肖特基二極管相關知識介紹

什么是肖特基二極管?他有什么注意事項?肖特基二極管是以其發明人肖特基博士(Schottky)命名的，SBD是肖特基勢壘二極管(SchottkyBarrierDiode,縮寫成SBD)的簡稱。SBD不是利用P型半導體與N型半導體接觸形成PN結原理制作的，而是利用金屬與半導體接觸形成的金屬-半導體結原理制作的。因此，SBD也稱為金屬-半導體(接觸)二極管或表面勢壘二極管，它是一種熱載流子二極管。

優勢：

SBD具有開關頻率高和正向壓降低等優點，但其反向擊穿電壓比較低，大多不高于60V，最高僅約100V，以致于限制了其應用范圍。像在開關電源(SMPS)和功率因數校正(PFC)電路中功率開關器件的續流二極管、變壓器次級用100V以上的高頻整流二極管、RCD緩沖器電路中用600V～1.2kV的高速二極管以及PFC升壓用600V二極管等，只有使用快速恢復外延二極管(FRED)和超快速恢復二極管(UFRD)。UFRD的反向恢復時間Trr也在20ns以上，根本不能滿足像空間站等領域用1MHz～3MHz的SMPS需要。即使是硬開關為100kHz的SMPS，由于UFRD的導通損耗和開關損耗均較大，殼溫很高，需用較大的散熱器，從而使SMPS體積和重量增加，不符合小型化和輕薄化的發展趨勢。因此，發展100V以上的高壓SBD，一直是人們研究的課題和關注的熱點。近幾年，SBD已取得了突破性的進展，150V和 200V的高壓SBD已經上市，使用新型材料制作的超過1kV的SBD也研制成功，從而為其應用注入了新的生機與活力。

劣勢：

肖特基二極體最大的缺點是其反向偏壓較低及反向漏電流偏大，像使用硅及金屬為材料的肖特基二極體，其反向偏壓額定耐壓最高只到 50V，而反向漏電流值為正溫度特性，容易隨著溫度升高而急遽變大，實務設計上需注意其熱失控的隱憂。為了避免上述的問題，肖特基二極體實際使用時的反向偏壓都會比其額定值小很多。不過肖特基二極體的技術也已有了進步，其反向偏壓的額定值最大可以到200V。

結構：

新型高壓SBD的結構和材料與傳統SBD是有區別的。傳統SBD是通過金屬與半導體接觸而構成。金屬材料可選用鋁、金、鉬、鎳和鈦等，半導體通常為硅(Si)或砷化鎵(GaAs)。由于電子比空穴遷移率大，為獲得良好的頻率特性，故選用N型半導體材料作為基片。為了減小SBD的結電容，提高反向擊穿電壓，同時又不使串聯電阻過大，通常是在N+襯底上外延一高阻N-薄層。

封裝：

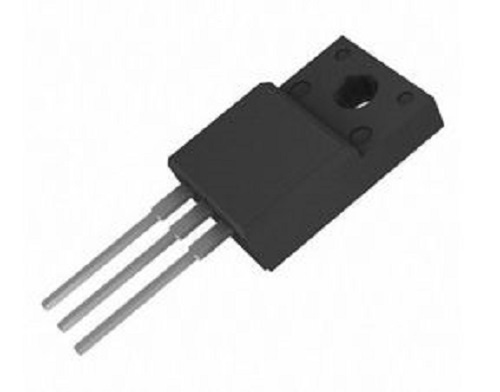

肖特基二極管分為有引線和表面安裝(貼片式)兩種封裝形式。 采用有引線式封裝的肖特基二極管通常作為高頻大電流整流二極管、續流二極管或保護二極管使用。它有單管式和對管(雙二極管)式兩種封裝形式。肖特基對管又有共陰(兩管的負極相連)、共陽(兩管的正極相連)和串聯(一只二極管的正極接另一只二極管的負極)三種管腳引出方式。

特點：

SBD的主要優點包括兩個方面：

1)由于肖特基勢壘高度低于PN結勢壘高度，故其正向導通門限電壓和正向壓降都比PN結二極管低(約低0.2V)。

2)由于SBD是一種多數載流子導電器件，不存在少數載流子壽命和反向恢復問題。SBD的反向恢復時間只是肖特基勢壘電容的充、放電時間，完全不同于PN結二極管的反向恢復時間。由于SBD的反向恢復電荷非常少，故開關速度非常快，開關損耗也特別小，尤其適合于高頻應用。

但是，由于SBD的反向勢壘較薄，并且在其表面極易發生擊穿，所以反向擊穿電壓比較低。由于SBD比PN結二極管更容易受熱擊穿，反向漏電流比PN結二極管大。

作用：

肖特基二極管肖特基(Schottky)二極管，又稱肖特基勢壘二極管(簡稱 SBD)，它屬一種低功耗、超高速半導體器件。最顯著的特點為反向恢復時間極短(可以小到幾納秒)，正向導通壓降僅0.4V左右。其多用作高頻、低壓、大電流整流二極管、續流二極管、保護二極管，也有用在微波通信等電路中作整流二極管、小信號檢波二極管使用。在通信電源、變頻器等中比較常見。

一個典型的應用，是在雙極型晶體管 BJT 的開關電路里面，通過在 BJT 上連接 Shockley 二極管來箝位，使得晶體管在導通狀態時其實處于很接近截止狀態，從而提高晶體管的開關速度。這種方法是 74LS，74ALS，74AS 等典型數字 IC 的 TTL內部電路中使用的技術。

肖特基(Schottky)二極管的最大特點是正向壓降 VF 比較小。在同樣電流的情況下，它的正向壓降要小許多。另外它的恢復時間短。它也有一些缺點：耐壓比較低，漏電流稍大些。選用時要全面考慮。

工作原理：

肖特基二極管是貴金屬(金、銀、鋁、鉑等)A為正極，以N型半導體B為負極，利用二者接觸面上形成的勢壘具有整流特性而制成的金屬-半導體器件。因為N型半導體中存在著大量的電子，貴金屬中僅有極少量的自由電子，所以電子便從濃度高的B中向濃度低的A中擴散。顯然，金屬A中沒有空穴，也就不存在空穴自A向B的擴散運動。隨著電子不斷從B擴散到A，B表面電子濃度逐漸降低，表面電中性被破壞，于是就形成勢壘，其電場方向為B→A。

但在該電場作用之下，A中的電子也會產生從A→B的漂移運動，從而消弱了由于擴散運動而形成的電場。當建立起一定寬度的空間電荷區后，電場引起的電子漂移運動和濃度不同引起的電子擴散運動達到相對的平衡，便形成了肖特基勢壘。以上就是肖特基二極管的深入解析，希望能對大家有所幫助。
