肖特基,快恢復,恒流二極管實用電路解析

肖特基二極管應用電路

如下圖所示，是肖特基二極管的一種應用電路。該電路用于步進電機驅動電路。VD1，VD2，VD3，VD4為肖特基二極管

該電路利用肖特基二極管的管壓降小，恢復時間短的特點，這樣大部分電流就流過外部的肖特基二極管，從而集成電路內部的功耗就小了很多，提高了電路的熱穩定性和可靠性。

快恢復二極管應用電路

下圖所示是數字弧焊電源電路中的變壓整流濾波電路，電路中VD1，VD2是快恢復二極管，它們構成高頻全波整流電路。電路中的R1和C1，R2和C2構成兩只二極管的保護電路，L1是濾波電感。

快恢復二極管構成的整流電路的分析方法與整流電路分析方法一致，只是由于快恢復二極管的高速特性，其高頻整流性能更好。

恒流二極管應用電路

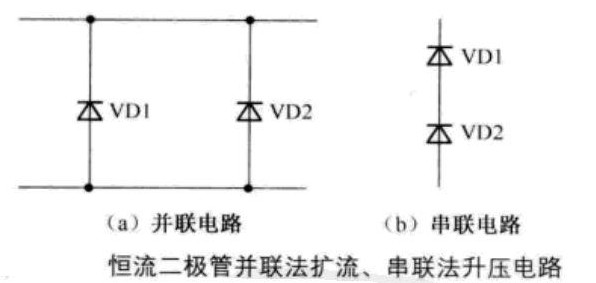

恒流二極管并聯法擴流，串聯法升壓電路，見下圖。

使用一只恒流二極管只能提供幾毫安的恒定電流，將幾只恒流二極管并聯起來，就可以使輸出電流增大。上圖a)是恒流二極管并聯法擴流電路，兩只恒流二極管并聯后，電流可以擴大一倍。但是將幾只恒流二極管并聯使用時，恒流源的起始電壓等于這些觀眾的最大起始電壓值，而正向擊穿電壓則等于這些觀眾的最小起始電壓。此外，在擴流的同時，恒流源的動態阻抗將變小。

如上圖b)所示，將幾只性能相同的恒流二極管串聯使用，可將耐壓值提高到1000V以上。假如每只管的恒流值不等，那么恒流值較小的恒流二極管先導通進入恒流狀態。必要時可給IH值較小的恒流二極管串聯一只分流電阻，

恒流二極管構成的恒流源電路

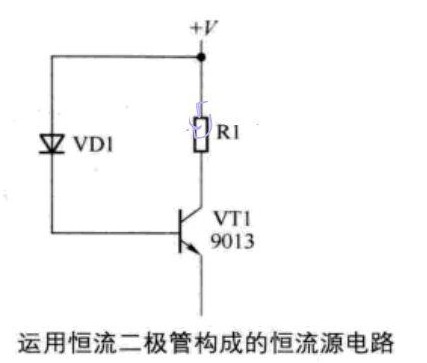

下圖即為用恒流二極管構成的恒流源電路，電路中VD1是恒流二極管，接在三極管VT1的基極回路中，為VT1提供恒流的基極電流。這樣VT1的集電極和發射極電流就恒定了，且恒定電流大小等于恒流二極管VD1恒星電流的倍數（VT1電流放大倍數）
