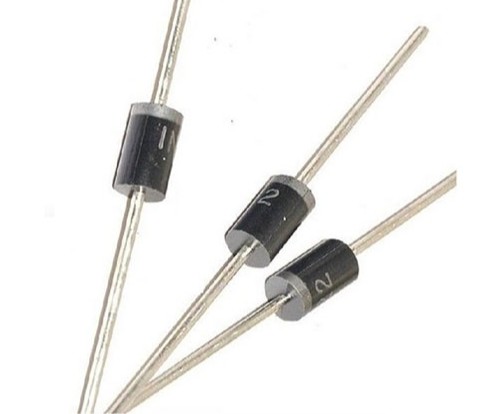

肖特基勢壘整流二極管(SBD)特點及常用型號介紹

SBD整流管是利用在硅外延層板上，用蒸鍍法加入阻擋層（電位壁障）的整流管，利用這個阻擋層金屬和N型半導體之間的接觸電位差實現整流，耐壓由N-層的厚度和硅板內部阻抗決定，主要特點是和PN型整流管比較，沒有載流子積累現象，和反向回復時間，以及正向電位下降非常小的優點。其缺點是耐壓不夠，但是通過選擇逆向回復時間特性一致的管子把他們串連起來，實現了電子管放大器用高壓整流最高達到5A1600V

SBD結構特點

電子管用SBD整流管的結構，和普通整流管一樣，整流器內部由插入電阻，可以選擇和5U4G，GZ34，274B等內部阻抗相同的電阻來使用，擴大應用范圍

噪聲特點

使用半導體整流，不存在真空管整流的壽命，低頻的緊湊感和高頻的分析力都是上乘表現,整流時沒有噪聲，高頻的分解能力顯著提高

內部電阻可以自由選擇，使用DELL電阻（10瓦）5U4G和GZ34是使用180歐，200歐，274B使用的是330，390歐，根據設定電流可以追加33歐～39歐1瓦的電阻進行微調。

主要管的規格

型號        最大耐壓   最大電流

ST3A130      1300V        3A

ST3A160      1600V        3A

ST5A145      1450V        5A

ST5A160      1600V        5A

ST5A130      1300V        5A

ST5A 5A      1300V

ST5A145      1450V

ST10A130

ST10A145

ST30A130
