線性穩壓電源工作原理普及

什么是線性穩壓電源？線性穩壓電源工作原理是什么？根據調整管的工作狀態，我們常把穩壓電源分成兩類：線性穩壓電源和開關穩壓電源。此外，還有一種使用穩壓管的小電源。這里說的線性穩壓電源，是指調整管工作在線性狀態下的直流穩壓電源。調整管工作在線性狀態下，可這么來理解：RW(見下面的分析)是連續可變的，亦即是線性的。而在開關電源中則不一樣，開關管(在開關電源中，我們一般把調整管叫做開關管)是工作在開、關兩種狀態下的：開——電阻很小；關——電阻很大。工作在開關狀態下的管子顯然不是線性狀態。

線性穩壓電源是比較早使用的一類直流穩壓電源。線性穩壓直流電源的特點是：輸出電壓比輸入電壓低；反應速度快，輸出紋波較小；工作產生的噪聲低；效率較低(現在經常看的 LDO 就是為了解決效率問題而出現的)；發熱量大(尤其是大功率電源)，間接地給系統增加熱噪聲。

工作原理：我們先用下圖來說明線性穩壓電源調節電壓的原理。如下圖所示，可變電阻 RW 跟負載電阻 RL 組成一個分壓電路，

輸出電壓為：Uo=Ui×RL/(RW+RL)，

因此通過調節 RW 的大小，即可改變輸出電壓的大小。請注意，在這個式子里，如果我們只看可調電阻 RW 的值變化，Uo 的輸出并不是線性的，但如果把 RW 和 RL 一起看，則是線性的。還要注意，我們這個圖并沒有將 RW 的引出端畫成連到左邊，而畫在右邊。雖然這從公式上看并沒有什么區別，但畫在右邊，卻正好反映了“采樣”和“反饋”的概念 ---- 實際中的電源，絕大部分都是工作在采樣和反饋的模式下的，使用前饋方法很少，或就是用了，也只是輔助方法而已。

讓我們繼續：如果我們用一個三極管或者場效應管，來代替圖中的可變阻器，并通過檢測輸出電壓的大小，來控制這個“變阻器”阻值的大小，使輸出電壓保持恒定，這樣我們就實現了穩壓的目的。這個三極管或者場效應管是用來調整電壓輸出大小的，所以叫做調整管。

像圖 1 所示的那樣，由于調整管串聯在電源跟負載之間，所以叫做串聯型穩壓電源。相應的，還有并聯型穩壓電源，就是將調整管跟負載并聯來調節輸出電壓，典型的基準穩壓器 TL431 就是一種并聯型穩壓器。所謂并聯的意思，就是象圖 2 中的穩壓管那樣，通過分流來保證衰減放大管射極電壓的“穩定”，也許這個圖并不能讓你一下子看出它是“并聯”的，但細心一看，確實如此。不過，大家在此還要注意一下：此處的穩壓管，是利用它的非線性區工作的，因此，如果認為它是一個電源，它也是一個非線性電源。為了便于大家理解，回頭我們找一個理適合的圖來看，直到可以簡明地看懂為止。

由于調整管相當于一個電阻，電流流過電阻時會發熱，所以工作在線性狀態下的調整管，一般會產生大量的熱，導致效率不高。這是線性穩壓電源的一個最主要的一個缺點。想要更詳細的了解線性穩壓電源，請參看模擬電子線路教科書。這里我們主要是幫助大家理清這些概念以及它們之間的關系。

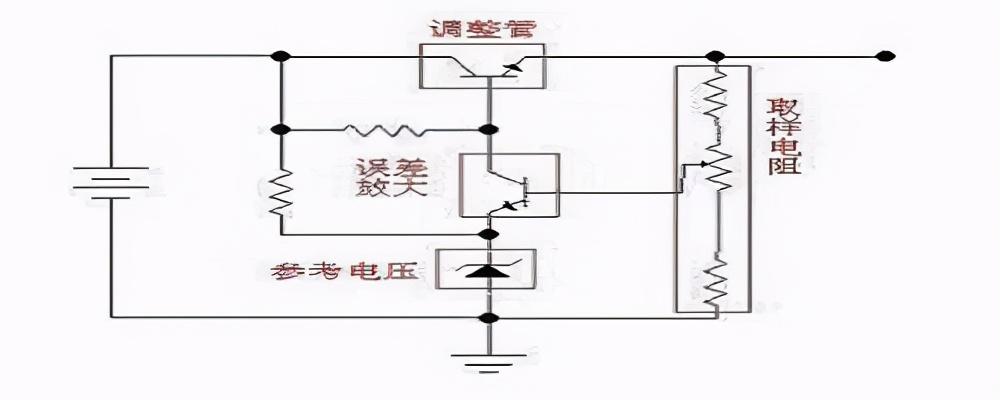

一般來說，線性穩壓電源由調整管、參考電壓、取樣電路、誤差放大電路等幾個基本部分組成。另外還可能包括一些例如保護電路，啟動電路等部分。下圖是一個比較簡單的線性穩壓電源原理圖(示意圖，省略了濾波電容等元件)，取樣電阻通過取樣輸出電壓，并與參考電壓比較，比較結果由誤差放大電路放大后，控制調整管的導通程度，使輸出電壓保持穩定。

常用的線性串聯型穩壓電源芯片有：78XX 系列(正電壓型)，79XX 系列(負電壓型)(實際產品中，XX 用數字表示，XX 是多少，輸出電壓就是多少。例如 7805，輸出電壓為 5V)；LM317(可調正電壓型)，LM337(可調負電壓型)；1117(低壓差型，有多種型號，用尾數表示電壓值。如 1117-3.3 為 3.3V，1117-ADJ 為可調型)。以上就是線性穩壓電源解析，希望能給大家幫助。
