在現代電子設備中，開關電源因其高效、體積小、成本低等優勢，廣泛應用于各種消費電子、工業控制以及通信系統中。然而，隨著電子產品功能日益復雜，電源的導通損耗問題逐漸突顯，成為限制系統性能提升的瓶頸之一。導通損耗不僅影響系統效率，還會導致系統發熱，從而影響元件壽命和工作穩定性。因此，優化開關電源設計以降低導通損耗，已成為提升電源效率和延長設備使用壽命的關鍵任務。

1. 精選低導通電阻開關管

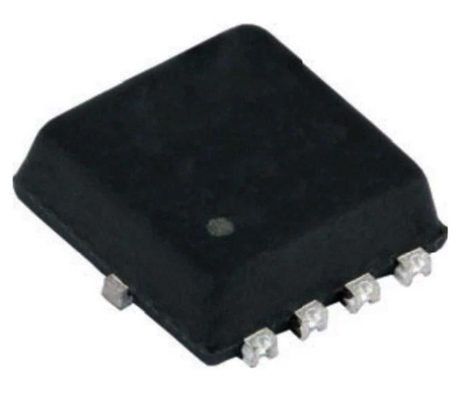

在開關電源中，開關管是決定導通損耗的關鍵組成部分。通過降低開關管的導通電阻(RDS(on))可以減少導通損耗。因此，使用具有低導通電阻的開關管將減少導通損耗。MOSFET(金屬氧化物半導體場效應晶體管)被廣泛用于開關電源設計，因為它們具有低導通電阻和高開關速度。選擇 MOSFET 時,您應該考慮其 RDS(on) 參數。為了減少導通損耗，最好使用導通電阻較小的型號。低導通電阻 MOSFET，尤其是在高頻開關應用中，可以減少能量損失并減少開關管的發熱，從而提高電源的整體效率。

2. 引入同步整流技術

同步整流技術是近年來在開關電源中得到廣泛應用的技術之一。傳統的開關電源通常采用二極管進行整流，而二極管的正向壓降會引起額外的導通損耗。與之不同，使用MOSFET代替二極管進行同步整流，可以有效降低正向壓降，從而減少導通損耗。同步整流器通過精確控制MOSFET的開關時機，實現導通時幾乎零電阻的效果。這種技術特別適用于高電流、低電壓應用領域，如計算機電源、LED驅動器和其他功率密集型電子產品，能夠顯著提升電源的整體效率。

3. 優化電路拓?fù)浣Y(jié)構

開關電源的拓?fù)浣Y(jié)構對其效率和導通損耗有著至關重要的影響。不同的拓?fù)浣Y(jié)構在導通損耗方面表現各異。為此，合理選擇合適的拓?fù)浣Y(jié)構至關重要。以Buck變換器和LLC諧振變換器為例，這些拓?fù)浣Y(jié)構能在降低開關損耗的同時，提供更高的轉換效率和較低的導通損耗。尤其是LLC諧振變換器，在工作時能夠?qū)p耗降到最低，這在高功率電源中尤為重要。因此，在開關電源設計中，應根據具體應用需求，選擇適合的拓?fù)浣Y(jié)構，以降低導通損耗。

4. 采用低電阻材料與合理布線

開關電源中的導線電阻同樣會導致導通損耗的增加。在電源設計中，優化導線的布局和材料選擇對于減少損耗至關重要。首先，盡量減少導線的長度，合理安排布局，避免不必要的電流路徑和環路。其次，采用低電阻率的導線材料，如銅，可以有效降低導線的電阻，從而減少導通損耗。此外，在電源設計時，應避免電流通過狹窄的導線或過多的連接點，因為這些因素都可能增加電阻，導致更大的功率損失。

5. 增強散熱設計

導通損耗通常伴隨著發熱問題，因此，良好的散熱設計也是優化開關電源設計中不可忽視的一部分。元器件的溫度過高會增加電阻，從而加劇導通損耗，最終導致系統效率下降。為了有效管理熱量，設計師應根據開關電源的工作環境和負載情況，選擇合適的散熱方式。常見的散熱措施包括使用散熱片、風扇、熱管等。此外，將電源設計為模塊化結構，易于散熱的布局設計也是有效的熱管理方法。

6. 優化控制策略

采用先進的控制技術可以大幅提高開關電源的整體性能，特別是在減少導通損耗方面。軟開關技術允許在沒有電壓或電流的情況下開關，這意味著在開關過程中減少導通損耗。零電壓開關(ZVS)和零電流開關(ZCS)技術通過改變開關管的工作時機來降低開關損耗和導通損耗，這些技術在開關過程中發生高損耗過渡。與傳統的硬開關相比，這種方法大大提高了系統的效率。

總結

降低開關電源的導通損耗不僅能夠提升電源的效率，還能延長元器件的使用壽命，減少設備運行過程中的熱量產生，提高系統的可靠性。通過選用低導通電阻的開關管、采用同步整流技術、優化電路拓?fù)浣Y(jié)構、減少導線電阻、加強散熱設計以及應用先進的控制策略，設計師能夠有效地降低導通損耗。隨著電子產品對能源效率要求的不斷提高，優化開關電源設計以降低導通損耗將成為未來設計中的一項重要任務。
