〔壹芯微〕自產自銷 78M05 線性穩壓器(三端可調正穩壓器集成電路) | 參數達標 | 質量穩定 | 在線詢價 | 樣品申請

線性穩壓器78M05參數

PD(mW): 1250

IO(mA): 500

Vi(V): 30

VO(V): 4.8~5.2

Iq(mA): 6

封裝: TO-251/TO-252

描述

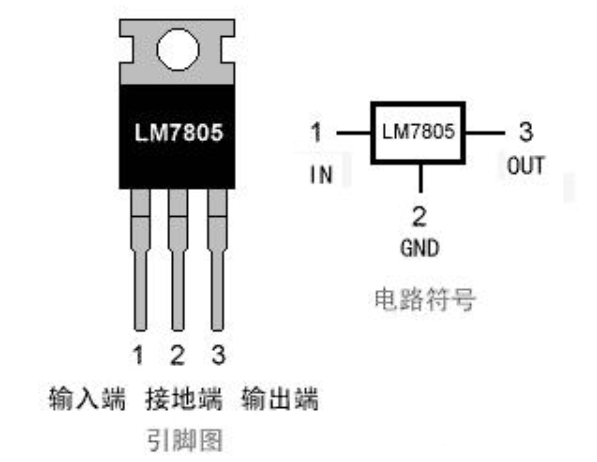

78M05是一種78系列三端穩壓器。 78M系列最大輸出電流500mA，最大輸入電壓35V，最小輸入輸出電壓差2V（典型值，這個參數也叫不穩定電壓）

78M05（包括整個78MXX系列）內部集成有限流保護，熱關斷和安全工作保護功能，使其具有內在的安全性，不會被中斷。如果散熱片允許，電路能在0.5A電流下持續工作。

外部元件主要包括：

輸出濾波電容（這個必須有，作用是抑制自激振蕩，但容量要小于輸入濾波電容，一般幾十μF~幾百μF，正極接78M05輸出，負極接電源地）；

輸入濾波電容（正極接78M05輸入，負極接電源地。如果輸入是整流打開的單向脈動電壓，這個輸入濾波電容必須存在，和容量有關到輸出電流，一般在1000μF以上為宜。如果輸入已經是直流電壓，并且外接保護二極管，這個輸入濾波電容就不用了）；

保護二極管（正極接78M05輸出，負極接78M05輸入。作用是在78M05輸入斷電時，保護78M05輸入端電壓不明顯低于輸出端.如果有輸入濾波電容，這個二極管可以省略）

注：78系列線性穩壓器各子系列的最大輸出電流

78XX系列(例如7805)——1A(個別廠家為1.5A)

78MXX系列(例如78M05)——500mA

78LXX系列(例如78L05)——100mA

78HXX系列(例如78H05)——5A

78PXX系列(例如78P05)——10A
