SB1545L.數據表(PDF):查看下載

(VF肖特基勢壘整流器,反向電壓-45伏,正向電流-15.0安培)

主要參數

最高反向峰值電壓(VRRM)：45Vpk

最大平均整流電流(IF)：15.0Aav

最大峰值浪涌電流(IFM(Surge))：250Apk

最大反向漏電流(IR@VRRM)： 10Uads

正向壓降(VF@IF)：0.50Vpk

封裝(PAKAGE)：TO-277

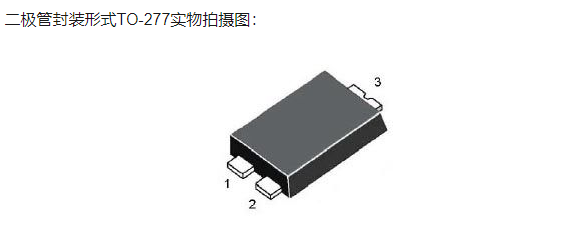

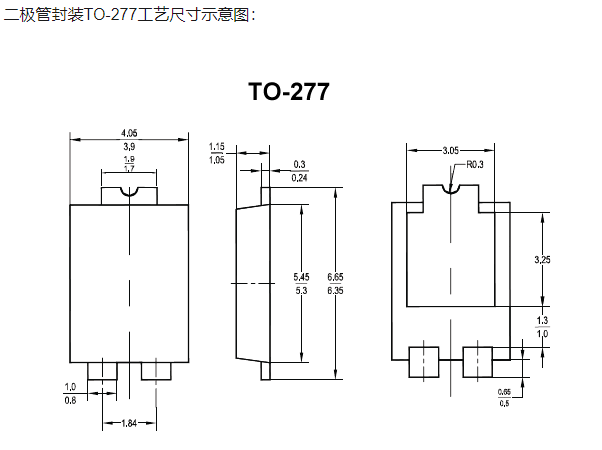

SB1545L/TO-277引腳

二極管的主要參數

不同類型的二極管具有不同的特性參數。初學者必須了解以下主要參數：

1、額定正向工作電流

額定正向工作電流是指二極管在長期連續T操作時允許的最大正向電流。因為流經管子的電流會使鐵芯發熱，溫度就會升高，當溫度超過允許的極限時(硅管約為140℃，存儲管約為90℃)，鐵芯就會過熱損壞。因此，使用中的二極管不應超過二極管的額定正向工作電流。例如，常用的IN400L故障二極管的額定正向工作電流為1a。

2、最大浪涌電流

最大浪涌電流為允許流動的超額正向電流。它不是正常電流，而是瞬時電流，通常是額定正向工作電流的20倍左右。

3、當二極管兩端施加的最大反向工作電壓

達到一定值時，管子將擊穿，失去單向導電性。為保證使用安全，規定了最大反向工作電壓。例如，IN4001二極管的反向耐壓電壓為50V，IN4007的反向電壓為1000V。4.反向電流

反向電流()是指二極管在指定溫度和最大反向電壓下流過二極管的反向電流。反向電流越小，管子的單向導電性越好。值得注意的是，反向電流與溫度密切相關。當溫度升高10℃時，反向電流加倍。例如，2API故障二極管在25℃時的反向電流為250uA。當溫度上升到35℃時，反向電流將上升到500uA，在75℃時，其反向電流將達到8 mA，這不僅會失去單向導電性，而且會導致管子過熱和損壞。硅二極管比舒二極管在高溫下具有良好的穩定性。

5、當反向恢復時間

由正向電壓變為反向電壓時，理想情況是電流可以瞬間切斷。事實上，它通常需要一點時間來延遲。確定當前截止延遲的

為反向恢復時間。雖然直接影響二極管的開關速度，但并不一定意味著數值很小。

6、最大功率

最大功率等于二極管兩端相加的電壓乘以流經二極管的電流，這個極限參數對齊納二極管特別重要。
