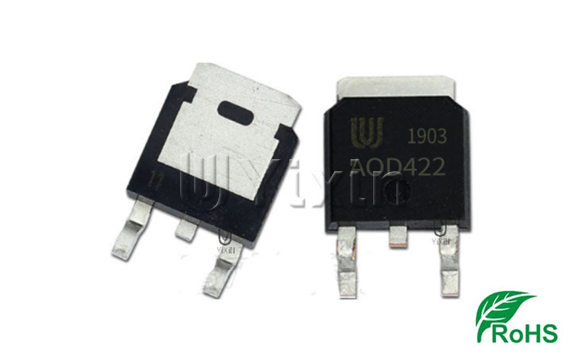

原裝DB012NG替代AOD422 貼片TO-252 N溝道20V,10A  大芯片MOS管

AOD422(N溝道增強型場效應晶體管)；AOD422場效應管參數；AOD422場效應管封裝引腳圖；AOD422場效應管中文資料規格書(PDF)；

電流(ID)：10A，電壓(VDSS)：20V，封裝形式：TO252

產品概要

VDS 20V

ID (at VGS=4.5V) 20A

RDS(ON) (at VGS=4.5V) < 25m?

RDS(ON) (at VGS =2.5V) < 28m?

RDS(ON) (at VGS =1.8V) < 34m?

ESD protected

100% UIS Tested

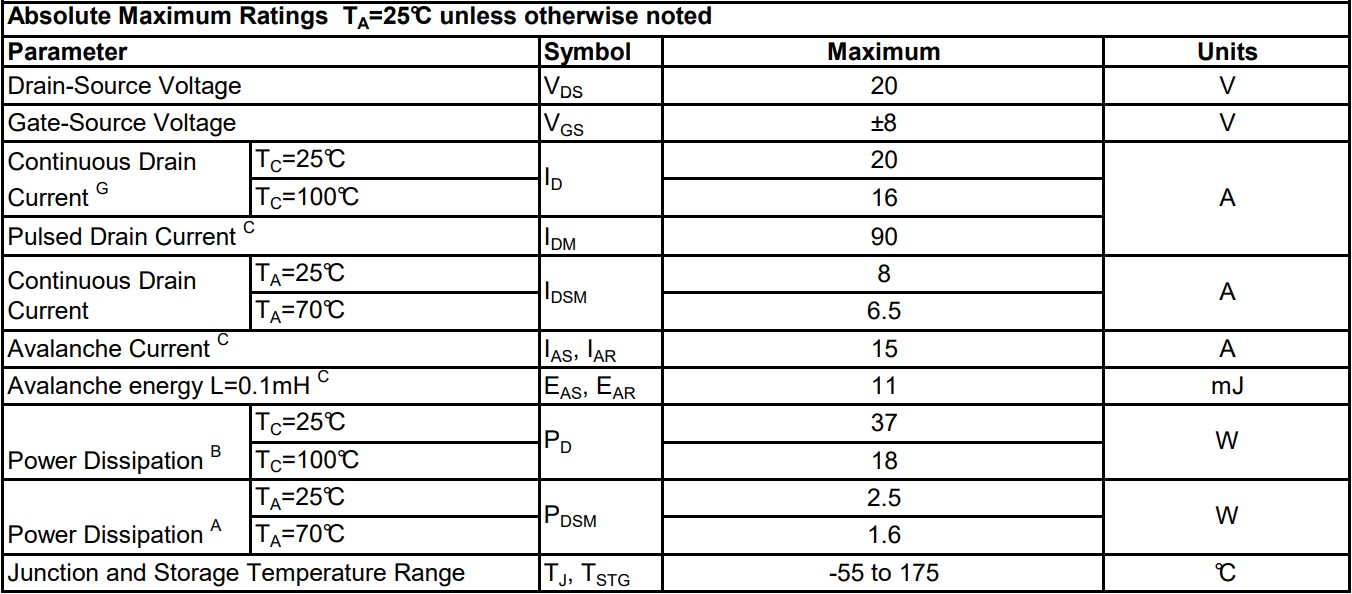

絕對最大額定值（TC=25C，除非另有說明）

漏源電壓 VDS 20V

柵源電壓 VGS ±8V

持續漏極電流2 TC=25°C ID 20A

持續漏極電流 2 TC=100°C ID 16A

脈沖漏極電流1 IDM 90A

雪崩電流 IAS 15A

雪崩能量 L=0.1mH EAS 11mJ

功耗 TC=25°C PD 37W

功耗 TC=100°C PD 18W

結點和存儲溫度范圍 TJ,TSTG -55 至 175°C
