中間繼電器基礎知識圖解

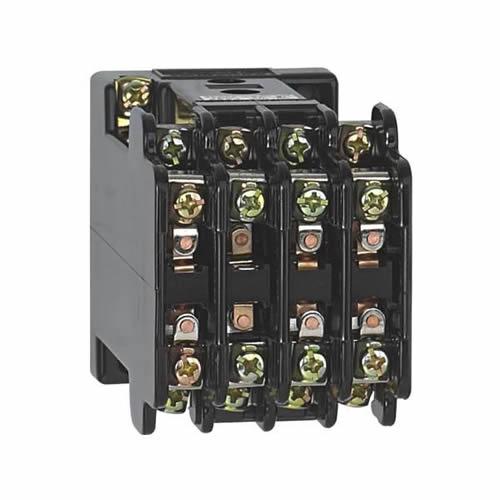

中間繼電器（intermediate relay）：用于繼電保護與自動控制系統中，以增加觸點的數量及容量。 它用于在控制電路中傳遞中間信號。中間繼電器的結構和原理與交流接觸器基本相同，與接觸器的主要區別在于：接觸器的主觸頭可以通過大電流，而中間繼電器的觸頭只能通過小電流。所以，它只能用于控制電路中。 它一般是沒有主觸點的，因?yàn)檫^(guò)載能力比較小。所以它用的全部都是輔助觸頭，數量比較多。新國標對中間繼電器的定義是K，老國標是KA。一般是直流電源供電。少數使用交流供電。

中間繼電器在繼電保護中和自動控制系統中是一個多用的自動遠動電器。中間繼電器因?yàn)橛辛己玫碾姼綦x。至使控制方和被控方無電器上的連接，而達到安全控制目的。

結構

⒈線圈裝在“U”形導磁體上，導磁體上面有一個活動的銜鐵，導磁體兩側裝有兩排觸點彈片。在非動作狀態下觸點彈片將銜鐵向上托起，使銜鐵與導磁體之間保持一定間隙。當氣隙間的電磁力矩超過反作用力矩時，銜鐵被吸向?qū)Т朋w，同時銜鐵壓動觸點彈片，使常閉觸點斷開常開觸點閉合，完成繼電器工作。當電磁力矩減小到一定值時，由于觸點彈片的反作用力矩，而使觸點與銜鐵返回到初始位置，準備下次工作。

⒉本繼電器的“U”形導磁體采用雙鐵心結構，即在兩個邊柱上均可裝設線圈。對于DZY、DZL和DZJ型只裝一個線圈，而對于DZB，DZS，DZK型可根據需要在另一個鐵心上裝以保持線圈或延時用阻尼片等。從而使線圈類型大不相同的繼電器都通用一個導磁體。

3.中間繼電器原理和交流接觸器一樣，都是由固定鐵芯、動鐵芯、彈簧、動觸點、靜觸點、線圈、接線端子和外殼組成。

參數

⒈動作電壓：不大于70%額定值。

⒉返回電壓：不小于5%額定值。

⒊動作時間：不大于0.02S（額定值下）。

⒋返回時間：不大于0.02S（額定值下）。

⒌電氣壽命：繼電器在正常負荷下，電壽命不低于1萬次。

⒍功率消耗：直流回路不大于4W，交流回路不大于5VA。

⒎觸點容量：在電壓不超過250V、電流不超過1A的直流有感負荷（時間常數τ=5±0.75ms）中，斷開容量為50W；在電壓不超過250V、電流不超過3A的交流回路中為250VA（功率因數CosΦ=0.4±0.1），允許長期接通5A電流。

⒏絕緣電阻：

下列部位用開路電壓500V兆歐表測量其絕緣電阻應≥300MΩ（常溫下）。

①導電端子與外露非帶電金屬或外殼之間；②動、靜觸點之間；③常開觸點與常閉觸點之間；④觸點與電壓回路之間。

⒐介質強度：

對下部位應能承受規定的交流電壓試驗1分鐘而無絕緣擊穿或閃絡現象。

①所有導電端子與外露非帶電金屬或外殼之間2000V/50Hz；

②動、靜觸點之間1000V/50Hz；

③常開觸點（繼電器上的NO）與常閉觸點（繼電器上的NC）之間1000V/50Hz；

④觸點與電壓回路之間1000V/50Hz。

⒑抗干擾性能：繼電器的抗干擾應符合 DL478-92《靜態繼電保護及自動裝置通用技術條件》中的有關規定。

分類

靜態型

靜態中間繼電器用于各種保護和自動控制線路中。此類繼電器由電子元器件和精密小型繼電器等構成，是電力系列中間繼電器更新?lián)Q代首選產品。

靜態中間繼電器的特點

⒈靜態中間繼電器采用線圈電壓較低的多個優質密封小型繼電器組合而成，防潮、防塵、不斷線，可靠性高，克服了電磁型中間繼電器導線過細易斷線的缺點。

⒉功耗小，溫升低，不需外附大功率電阻，可任意安裝及接線方便。

⒊繼電器觸點容量大，工作壽命長。

⒋繼電器動作后有發光管指示，便于現場觀察。

⒌延時只需用面板上的撥碼開關整定，延時精度高，延時范圍可在0.02-5.00S任意整定。

靜態導軌中間繼電器

靜態導軌中間繼電器為繼電保護類靜態中間繼電器的一種，體積較小，適用于35mm軌道安裝。使用參數：

●額定值

電壓額定值：額定電壓DC:12V、24V、48V、110V、220V; AC:110V、220V、380V。

動作值：動作電壓直流應不大于額定電壓70%，交流應不大于額定電壓75%；

返回值：返回電壓應不小于10%額定電壓。

動作時間和返回時間不大于15ms。

●功率消耗：在額定電壓下不大于5W/5VA。

●觸點性能

觸點斷開容量，交流：10A,250V AC;直流10A，28V DC。

觸點最大切換功率，交流：1800VA；直流：360W。

觸點長期允許閉合電流：裝置輸出觸點長期允許閉合電流為5A。

觸點電氣壽命：輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回50000次。

電磁型

當繼電器線圈施加激勵量等于或大于其動作值時，銜鐵被吸向?qū)Т朋w，同時銜鐵壓動觸點彈片，使觸點接通、斷開或切換被控制的電路。當繼電器的線圈被斷電或激勵量降低到小于其返回值時，銜鐵和接觸片返回到原來位置。

繼電器采用JK-4殼體，其外形尺寸、背后端子及安裝開孔圖見附錄2。背后端子接線圖見圖1。繼電器是在DM1電碼繼電器的基礎上，增加底座和外殼而成。當在繼電器線圈上加電壓，且等于或大于動作電壓時，銜鐵就被電磁吸力吸靠在鐵心上，而接觸片在銜鐵頂板的推動下，觸點接通、斷開或轉換被控制電路，當繼電器線圈被斷電或電壓降低到小于返回電壓時，銜鐵在接觸片的作用下返回到原來位置

⒈繼電器動作電壓不大于額定電壓的70%。

⒉繼電器返回電壓不小于額定電壓的5%。

⒊繼電器的動作時間不大于60ms。

⒋功率消耗在額定電壓下不大于4kW。

⒌熱性能當環境溫度為40℃時，繼電器線圈長期耐受110%額定電壓值，溫升不超過65℃。

⒍介質強度

繼電器各導電電路連在一起與外露的非帶電金屬部分及外殼之間、線圈電路與觸點電路之間，應能承受1kV（有效值）、50Hz的交流試驗電壓，歷時1min，而無絕緣擊穿或閃絡現象。

⒎觸點斷開容量：在直流有感（τ=5ms）回路，U≤250V， I≤2A，為20W；在交流（cosφ=0.4）回路，U≤250V，I≤2A，為80VA。

⒏繼電器電壽命為5×10次。繼電器機械壽命為10次。

⒐重量約為0.8kg。

選購

1 地理位置氣候作用要素

主要指海拔高度、環境溫度、濕度、和電磁干擾等要素?？紤]控制系統的普遍適用性，兼顧必須長年累月可靠運行的特殊性，裝置關鍵部位必須選用具有高絕緣、強抗電性能的全密封型（金屬罩密封或塑封型，金屬罩密封產品優于塑封產品）中間繼電器產品。因?yàn)橹挥腥芊饫^電器才具有優良的長期耐受惡劣環境性能、良好的電接觸穩定、可靠性和切換負載能力（不受外部氣候環境影響）。

2 機械作用要素

主要指振動、沖擊、碰撞等應力作用要素。對控制系統主要考慮到抗地震應力作用、抗機械應力作用能力，宜選用采用平衡銜鐵機構的小型中間繼電器。

3　激勵線圈輸入?yún)⒘恳?/p>

主要是指過激勵、欠激勵、低壓激勵與高壓（220 V）輸出隔離、溫度變化影響、遠距離有線激勵、電磁干擾激勵等參量要素，這些都是確保電力系統自動化裝置可靠運行必須認真考慮的因素。按小型中間繼電器所規定的激勵量激勵是確保它可靠、穩定工作的必要條件。

4　觸點輸出（換接電路）參量要素

主要是指觸點負載性質，如燈負載，容性負載，電機負載，電感器、接觸器（繼電器）線圈負載，阻性負載等；觸點負載量值（開路電壓量值、閉路電流量值），如低電平負載、干電路負載、小電流負載、大電流負載等。

任何自動化設備都必須切實認定實際所需要的負載性質、負載量值的大小，選用合適的繼電器產品尤為重要。繼電器的失效或可靠不可靠，主要指觸點能否完成所規定的切換電路功能。如切換的實際負載與所選用繼電器規定的切換負載不一致，可靠性將無從談起。
