今天我們來說下,整流二極管的常見型號與作用,包括具體的參數(shù),方便您選型,具體請看下方。

整流二極管就是專門用于電源電路中將交流電轉(zhuǎn)換成直流電的二極管,最重要的特性就是單方向?qū)щ娦?在電路中,電流只能從二極管的正極流入,負極流出。

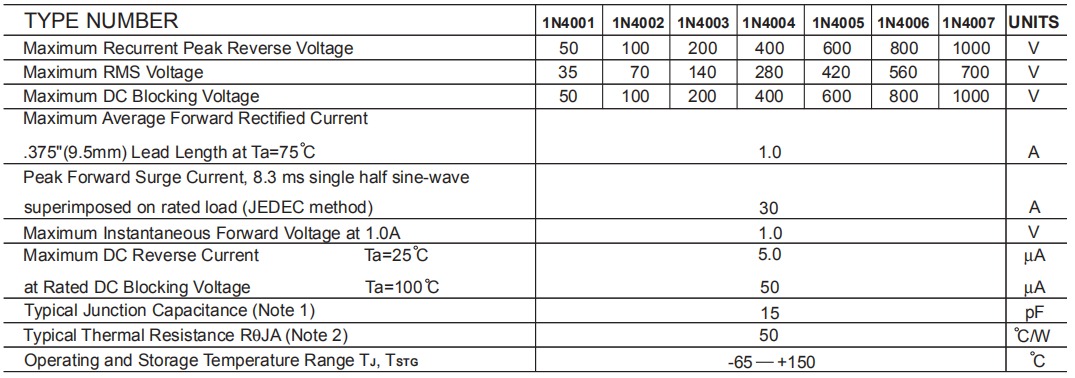

一、1安培,封裝;DO-41

1N4001、電流;1A、壓降;1.0V、電壓;50V

1N4004、電流;1A、壓降;1.0V、電壓;400V

1N4007、電流;1A、壓降;1.0V、電壓;1000V

二、1.5安培,封裝;DO-15

1N5391、電流;1.5A、壓降1.0V、電壓;50V

1N5395、電流;1.5A、壓降1.0V、電壓;400V

1N5399、電流;1.5A、壓降1.0V、電壓;1000V

三、2安培,封裝;DO-15

RL201、電流;2A、壓降1.0V、電壓;50V

RL204、電流;2A、壓降1.0V、電壓;400V

RL207、電流;2A、壓降1.0V、電壓;1000V

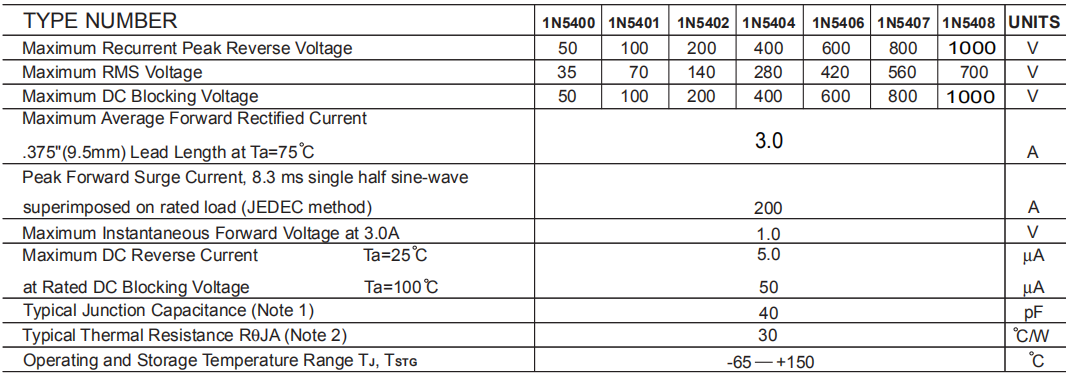

四、3安培,封裝;DO-27

1N5401、電流;3A、壓降1.0V、電壓;50V

1N5404、電流;3A、壓降1.0V、電壓;400V

1N5408、電流;3A、壓降1.0V、電壓;1000V

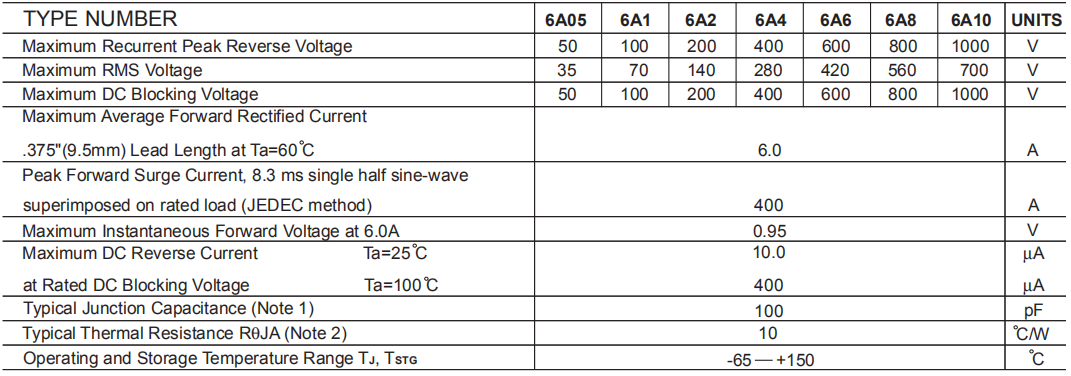

五、6安培,封裝;R-6

6A1、電流;6A、壓降1.0V、電壓;100V

6A4、電流;6A、壓降1.0V、電壓;400V

6A10、電流;6A、壓降1.0V、電壓;1000V

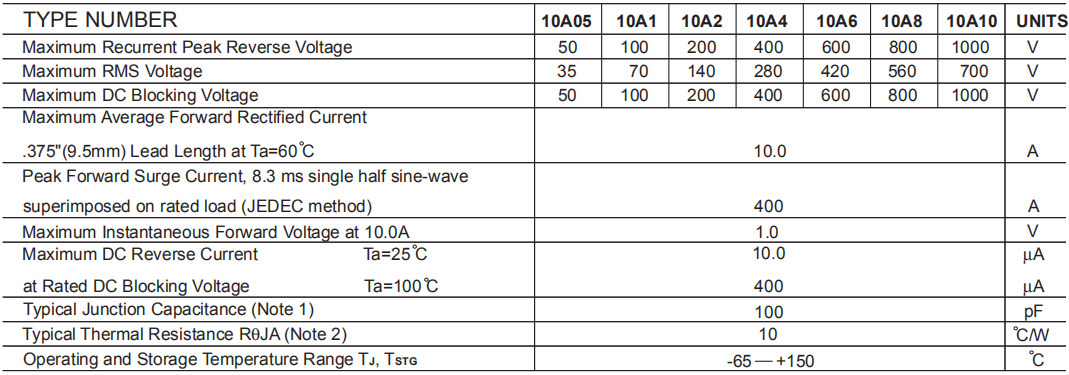

六、10安培,封裝;R-6

10A1、電流;10A、壓降1.0V、電壓;100V

10A4、電流;10A、壓降1.0V、電壓;400V

10A10、電流;10A、壓降1.0V、電壓;1000V

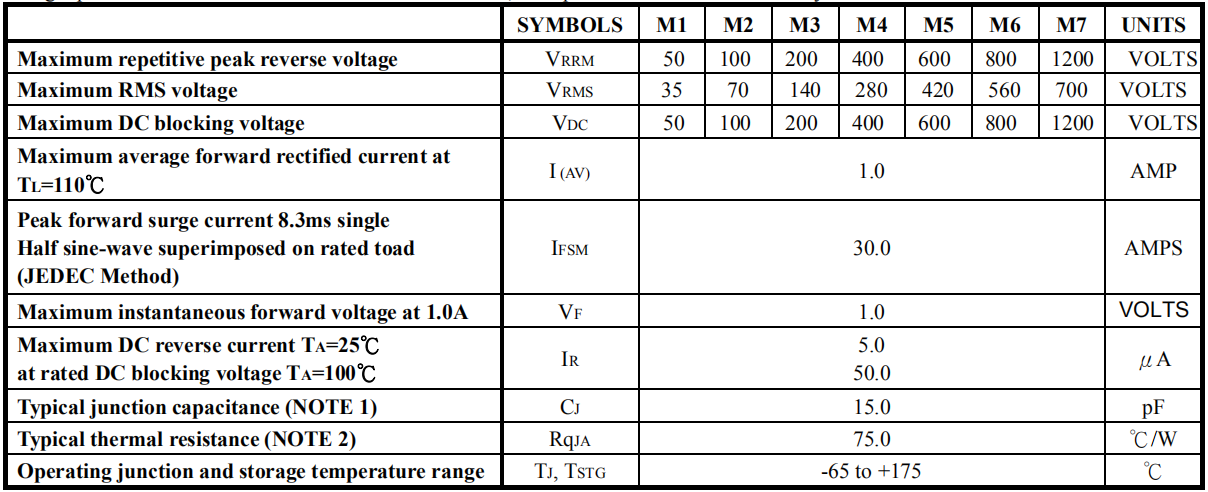

七、1安培,貼片封裝;DO-214AC/SMA

M1、電流;1A、壓降;1.0V、電壓;50V

M4、電流;1A、壓降;1.0V、電壓;400V

M7、電流;1A、壓降;1.0V、電壓;1000V

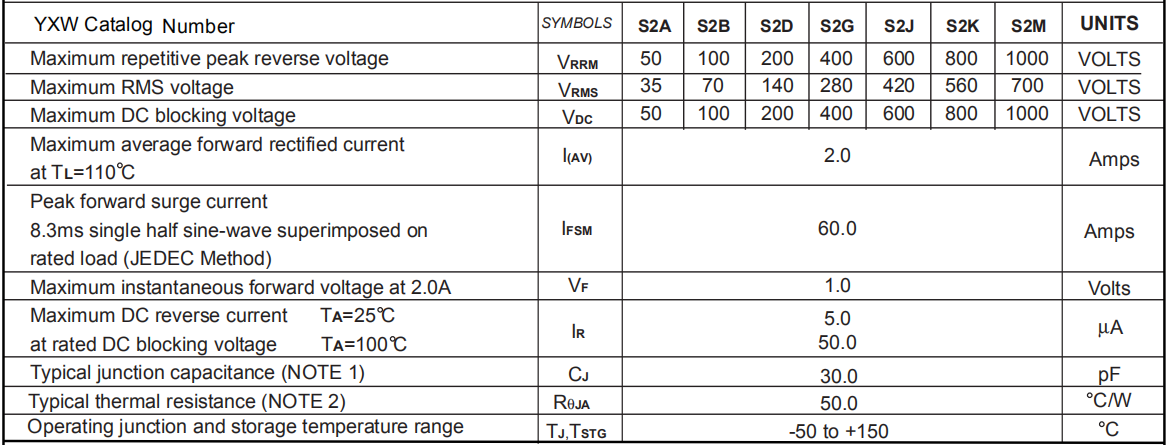

八、2安培,貼片封裝;DO-214AC/SMA

S2B、電流;2A、壓降1.0V、電壓;50V

S2G、電流;2A、壓降1.0V、電壓;400V

S2M、電流;2A、壓降1.0V、電壓;1000V

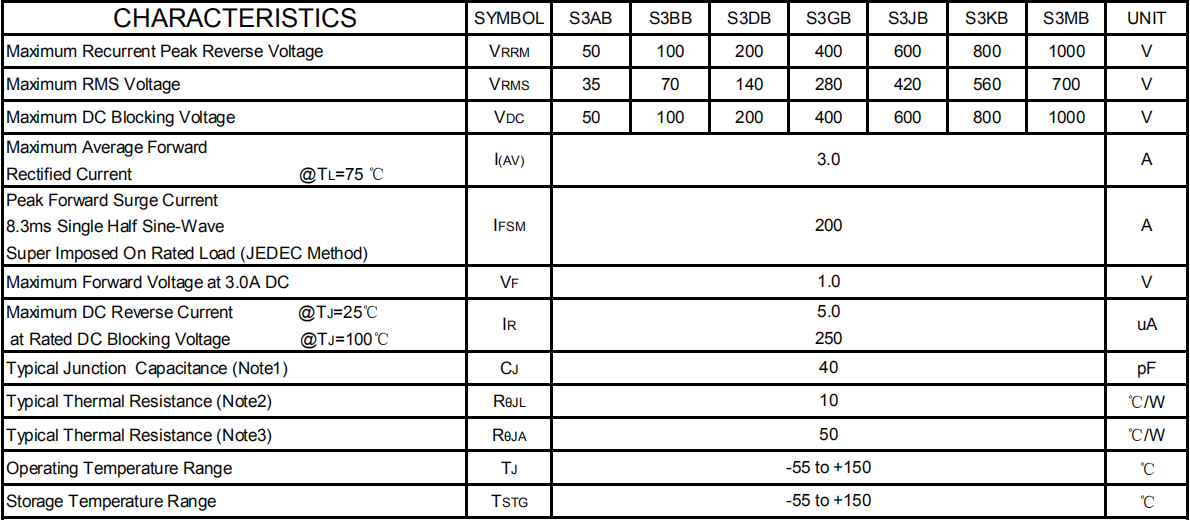

九、3安培,貼片封裝;DO-214AA/SMB

S3B、電流;3A、壓降1.0V、電壓;50V

S3G、電流;3A、壓降1.0V、電壓;400V

S3M、電流;3A、壓降1.0V、電壓;1000V

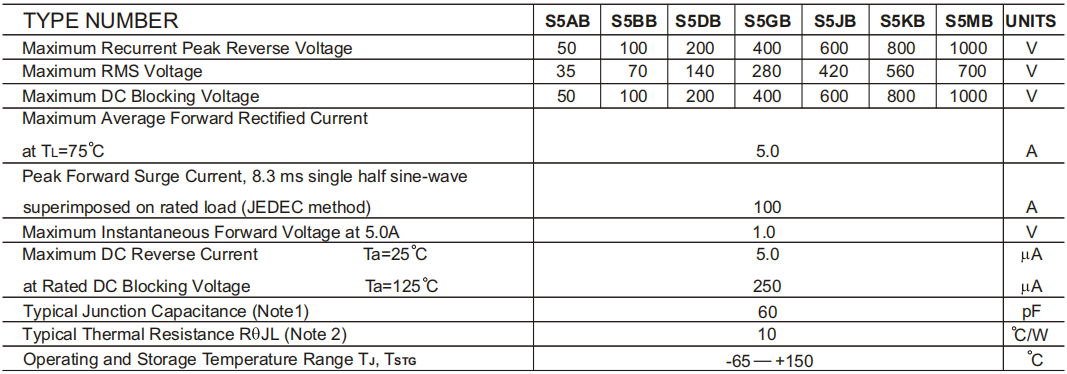

十、5安培,貼片封裝;DO-214AA/SMB

S5B、電流;3A、壓降1.0V、電壓;50V

S5G、電流;3A、壓降1.0V、電壓;400V

S5M、電流;3A、壓降1.0V、電壓;1000V
