整流橋的測量技巧解析

在修理中經常發現一些儲存時間長，又沒有外包裝的金屬封裝的整流電橋，各腳上**的極性標注分辨不清或完全磨的沒有了。用的時候就比較麻煩了，得萬用表兩個腳兩個腳去進行多次判斷，有時候記不清還得重新測量。

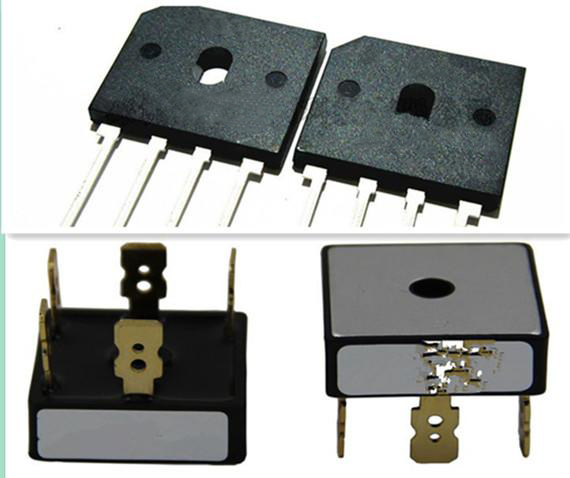

分不清極性的整流橋

其實在測量的過程中不難發現一個規律，就是用數字萬用表的二極管擋來測量，紅(黑)表筆接橋堆的任意引腳，黑(紅)表筆先后測其余三只腳，如果讀數均為無窮大，則紅(黑)表筆所接的腳為橋堆的輸出正極(負極)。如果三次測得的讀數為兩次600左右一次1200左右，則紅(黑)表筆所接引腳為橋堆的輸出負極(正極)，黑(紅)測得1200左右的那個腳是正極(負極)其余的兩引腳為橋堆的交流輸入端。括號內指的是測量的時候用的表筆正好相反和得出的結果。
