整流橋和濾波電容器之間為何需要接一個電阻與接觸器(或晶閘管)

1．接通電源時存在的問題。當變頻器剛接通電源（接觸器KM1動作）時，濾波電容器上的電壓為0V。而電源電壓為380V，振幅值為537V，且為了提高濾波效果，濾波電容器的電容量又很大。所以，在剛接通電源的瞬間，必將：

(1)產生很大的沖擊電流，有可能損壞整流二極管；

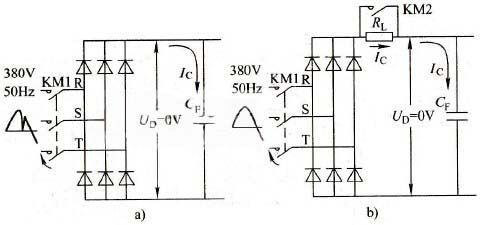

(2)使電源電壓瞬間下降為0V，形成了對網絡的干擾，如圖1-13a所示。

2．解決辦法。在三相整流橋和濾波電容器之間，接入限流電阻RL，將濾波電容器的充電電流限制在一個允許范圍內。

但RL如長期接在電路內，將影響直流電壓和變頻器輸出電壓的大小。因此，當濾波電容器已經充電完畢后，由接觸器KM2將電阻RL短接，如圖1-13b所示。

限流電阻的作用
