整流橋相關知識擴展

整流橋就是將整流管封在一個殼內了。分全橋和半橋。全橋是將連接好的橋式整流電路的四個二極管封在一起。半橋是將四個二極管橋式整流的一半封在一起，用兩個半橋可組成一個橋式整流電路，一個半橋也可以組成變壓器帶中心抽頭的全波整流電路， 選擇整流橋要考慮整流電路和工作電壓。

整流橋

分類:全橋和半橋、

材料:電子元件、正向電流、35A、50A等多種規格

原理

整流橋堆

整流橋堆一般用在全波整流電路中，它又分為全橋與半橋。

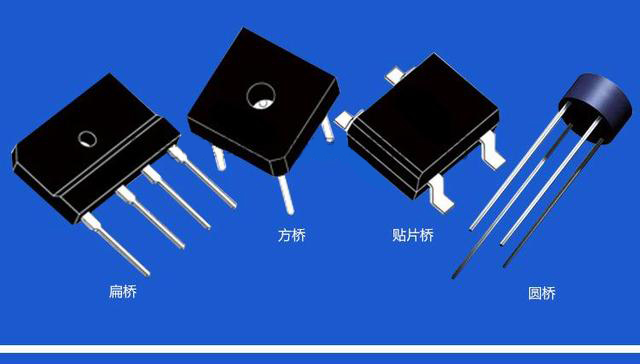

全橋是由4只整流二極管按橋式全波整流電路的形式連接并封裝為一體構成的，圖是其外形。

全橋的正向電流有0.5A、1A、1.5A、2A、2.5A、3A、5A、10A、20A、35A、50A等多種規格，耐壓值（最高反向電壓）有25V、50V、100V、200V、300V、400V、500V、600V、800V、1000V等多種規格。

選擇整流橋要考慮整流電路和工作電壓。整流橋堆一般用在全波整流電路中，它又分為全橋與半橋。

命名規則

一般整流橋命名中有3個數字,第一個數字代表額定電流,A;后兩個數字代表額定電壓(數字*100),V

如:KBL410 即4A，1000V 。RS507 即5A，1000V。(1234567分別代表電壓檔的50V，100V，200V，400V，600V，800V，1000V)

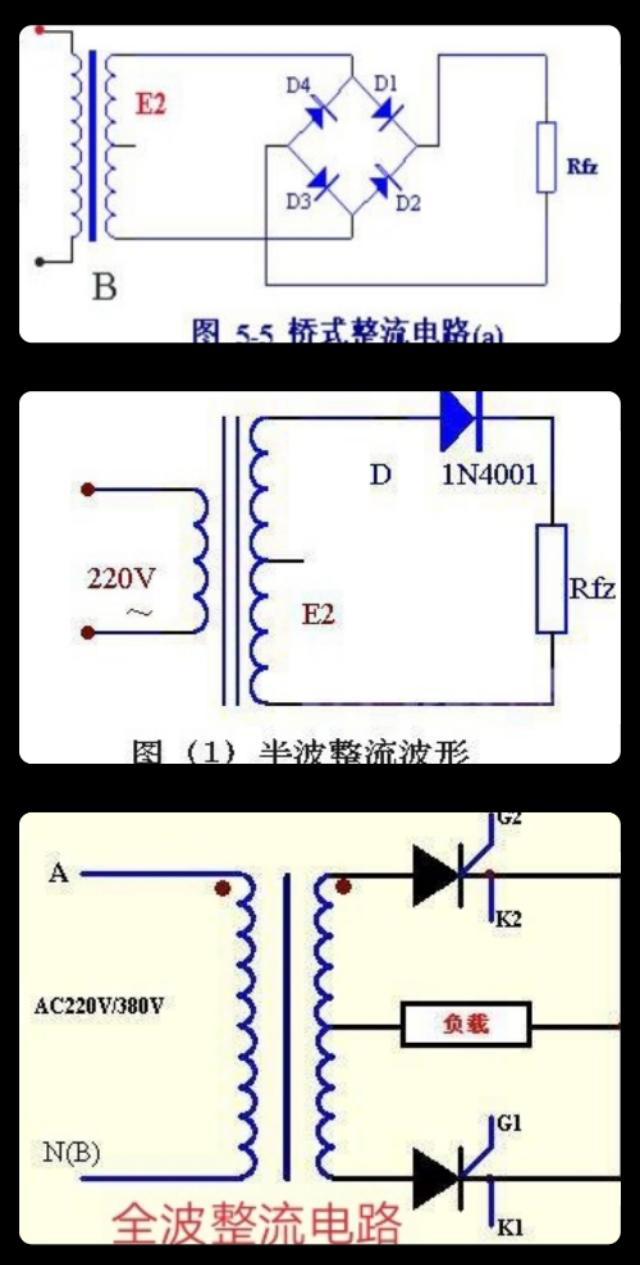

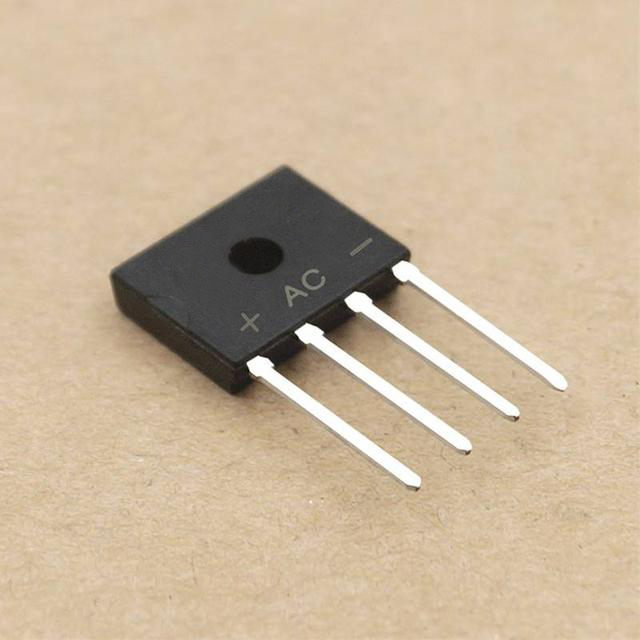

整流橋有多種方法可以用整流二極管將交流電轉換為直流電，包括半波整流、全波整流以及橋式整流等。整流橋，就是將橋式整流的四個二極管封裝在一起，只引出四個引腳。四個引腳中，兩個直流輸出端標有+或－，兩個交流輸入端有～標記。
