怎么理解電子元件磁珠

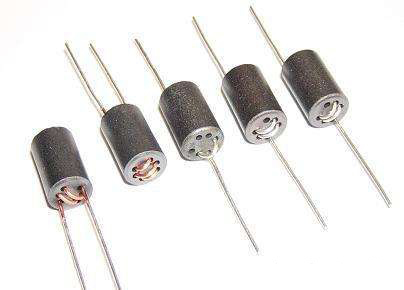

電子元器件磁珠的全稱為鐵氧體磁珠濾波器（另有一種是非晶合金永磁材料制做的磁珠），是一種抗干擾元器件，除去高頻噪音成效明顯。磁珠的關鍵原材料為鐵氧體。鐵氧體是一種立方晶面構造的亞鐵磁性材質。鐵氧體原料為鐵鎂合金或鐵鎳合金，它的生產加工工藝和物理性能與陶瓷差不多，顏色為黑灰色。磁珠有很高的電阻率和磁導率，他等效于電阻和電感串聯，但電阻功率和電感值都隨頻率改變。他比一般的電感有更強的高頻濾波性能，在高頻時展現阻性，因此能在相當寬的頻率范圍內維持較高的阻抗，進而增強調頻濾波功效。

磁珠的電路符號就是電感，可是型號上能夠看得出應用的是磁珠。在集成運放作用上，磁珠和電感是機理一致的，僅僅頻率特性不一樣罷了。

磁珠的型號通常由以下五部分組合而成：

第一部分：種類，多用字母表達。

第二部分：規格，用數字表達（英制）

第三部分：原料，用字母表達，其中X意味著小型。

第四部分：阻抗，通常為100MHz時的阻抗

第五部分：包裝形式，用字母表達

磁珠的單位

需注意磁珠的單位是歐姆，而不是亨特。歸因于磁珠的單位是根據它在某個頻率形成的阻抗來標稱的，阻抗的單位也是歐姆。磁珠的數據表上應該會出示頻率和阻抗的性能數據圖表，通常以100MHz為基準，例如600R@100MHz，含意就是在100MHz頻率的時候磁珠的阻抗相等于600歐姆

磁珠歸類

依據磁珠的使用場合，大概可將磁珠分成標準型、大電流型、尖峰型等，通常的電子元器件網上交易平臺都有銷售。

標準型：標準型磁珠適用電流不很大（通常低于600mA），無硬性規定的場合，它的直流電阻最多為0點幾個歐姆。能合理地遏制、吸收電子儀器的干擾信號和射頻干擾。其阻抗范圍通常為幾歐到幾千歐范圍內。

大電流型：此規格磁珠使用于需求較大電流的場合，因為其使用于大電流的場合，因而就需要它的直流電阻必需不大，約低于標準型磁珠1個數量級，而其阻抗值通常也較小。

尖峰型：此規格的磁珠特點為在某1個頻率區域內，其阻抗大幅度升高，進而在特殊的頻率區域內可獲取較高的衰減作用而對信號不造成影響。

磁珠選型

磁珠主要用于EMI差模噪音遏制，他的直流阻抗不大，在高頻下卻有較高阻抗，通常說的600R指得100MHZ測驗頻率下的阻抗值。

挑選磁珠應遵循兩方面：一是集成運放中噪音干擾的狀況；二是須要通過的電流大小。

要大致知道噪音的頻率、強度，不一樣的磁珠的頻率阻抗曲線是不一樣的，應選在噪音中心頻率磁珠阻抗較高的那類。噪音干擾大的應選阻抗高一些的，但并非阻抗越高越好，歸因于阻抗越高DCR也越高，對有效信號的損耗也越大。但通常也沒有很確立的測算和挑選的基準，關鍵看具體應用的成效，120R-600R之間都很實用。

隨后應看通過電流大小，假如用在電源線部位則要選額定電壓較大的規格，用在信號線部位則通常額定電壓需求不高。別的磁珠通常是阻抗越大額定電壓越小。磁珠的選取要按照實際情況來完成。例如針對3.3V、300mA電源，規定3.3V不可以小于3.0V，那麼磁珠的直流電阻DCR就應當低于1R，這種情況通常選取0.5R，避免叁數漂移。

磁珠選型規則

磁珠所說跟頻率的關系，只不過就是某一規格的磁珠有個最好減弱頻率點，在這一頻率點的阻抗最大，而其它頻率上阻抗會變低。但通常不會變成零，僅僅阻抗有大有小罷了。因此再加磁珠對許多頻率都有用，只是有高低之分。

通常磁珠的額定電壓越小，阻抗就可以做得越高，選擇額定電壓高過并靠近電源最高輸出電流的磁珠。

磁珠選型的要點

1、不用的信號的頻率范圍為多少；

2、噪聲源是誰；

3、需用多大的噪音衰減；

4、環境條件是啥（溫度，直流電壓，構造強度）；

5、電路和負載阻抗是多少；

6、是不是有空間在pcb線路板板上置放磁珠；

7、磁珠類型好多，生產商應出示性能指標說明，特別是磁珠的阻抗與頻率關系的曲線；

8、有的磁珠上帶好幾個孔洞，用輸電線穿過可提升零部件阻抗（穿過磁珠數次的平方），不過在高頻時所提升的減弱噪音能力并不是如預估的多，而選用多串連好多個磁珠的方法；

9、鐵氧體是磁性材料，會受通過電流過大而造成磁飽和，導磁率驟降。大電流濾波應選用構造上專門設計的磁珠，需注意其散熱舉措；

10、鐵氧體磁珠不光可用以電源電路中濾去高頻噪音（可用作直流和交流輸出），還可運用于其它集成運放，其體積可以做得很小。尤其數字電路中，鑒于脈沖信號帶有頻率很高的高次諧波，也是電路高頻輻射的關鍵根本原因，因此可在這類場合發揮磁珠的作用；

11、鐵氧體磁珠還運用于信號電纜的噪音濾去；

12、挑選磁珠時必須留意磁珠的通流量，通常還要做降額處理，用在電源電路時要考慮直流阻抗對壓降影響。
