壹芯微作為國內專業生產整流橋生產廠家,生產技術已經是非常的成熟,進口的測試儀器,可以很好的幫組到客戶朋友穩定好品質,也有專業的工程師在把控穩定質量,協助客戶朋友解決一直客戶自身解決不了的問題,每天會分析一些知識或者客戶的一些問題,來出來分享,今天我們分享的是，怎么選擇合適的整流橋,請看下方

整流橋分為半橋和全橋，半橋是將兩個二極管按一定的連接方式連在一起組成橋式電路，而全橋是將四個二極管按一定的連接方式連在一起組成橋式電路，它的作用是把交流電轉換成單向的直流電。選擇整流橋要考慮整流電流、反向峰值電壓Urm、導通時間、正向壓降Uf、等因素。

一般整流全橋的正向電流有0.5A、1A、1.5A等規格，大一點甚至有50A的都有，而耐壓值在25V到1000V不等、甚至更高。

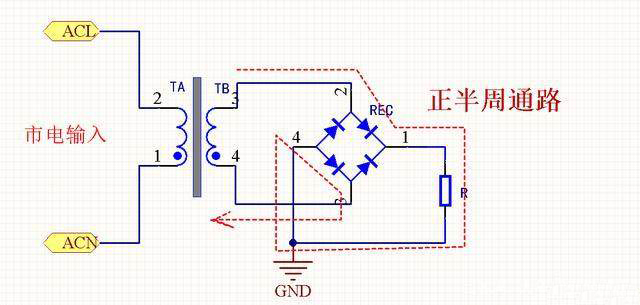

選擇整流橋時候，最大工作電流、最大反向電壓是首要考慮條件。如下圖為單向橋式整流電路正半周

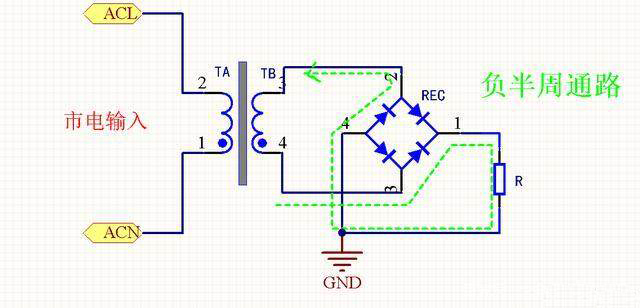

負半周通路

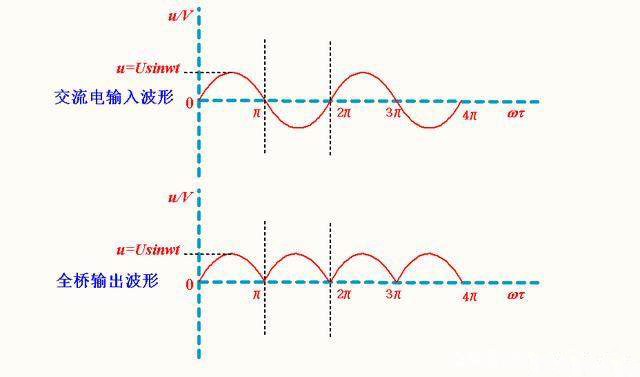

整流輸出波形與輸入波形

可以得出：流經每個二極管的平均電流：Io=1/2I每個二極管承認最大反向電壓：Ur=√2Uo由此可見整流橋里面的二極管承受的反向耐壓為√2U，為安全起見，一般選擇大于1.5√2U的耐壓，也就說每個二極管反向耐壓至少要等于1.5√2U。例如需要設計寬電壓輸入165V-240V，輸出電壓為24V、電流為2A的電源，那么二極管反向耐壓應大于1.5√2U，也就是509V，可以選擇耐壓值為600V的二極管，流經每個二極管的平均電流為1A，因此可選擇2A的二極管，這類一般適合于普通串聯型的電源。但是值得注意的是，在開關穩壓電源當中，對于二極管的反向恢復時間要求很高。在理想情況下整流橋?qū)ń菫?80°，又因?yàn)榻涣麟婎l率是50Hz，也就是20ms一個周期，半個周期就是10ms，同時我們實際電路當中后面有電容濾波，所以整流橋?qū)ㄓ袝r(shí)間區域限制的，僅在接近市電峰值時候而且是很短一段時間才導通，也就是說只有在半波中最高點那一段時間才會導通。這個導通時間大約為3ms左右，就是說通過整流橋的是一段窄脈沖電流，它導通的頻率與市電頻率同步。因此對于工作頻率較高開關電源整流電路，這類電路要選擇工作頻率高一點的、反向恢復時間短一點整流橋，根據經驗公式：選擇快速恢復整流二極管時候，反向恢復時間應該大于開關管上升時間的三分之一。整流橋選擇還要考慮到價格、封裝、散熱等問題。
