數字萬用表測二極管：

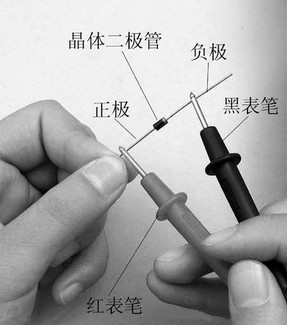

使用數字萬用表二極管檔，將紅表筆插入VΩ孔黑表筆插入COM孔，我們知道在數字萬用表里紅表筆接觸內部電池正極，黑表筆接觸內部電池負極，而在指針萬用表里電阻擋是紅表筆接觸內部電池負極黑表筆接觸內部電池正極，將數字萬用表紅表筆接觸二極管正極，黑表筆接觸二極管負極，（測量正向電阻值）正常數值為300-600Ω 然后將紅表筆接觸二極管負極，黑表筆接觸二極管正極（測量反向電阻值），正常數值為“1”，如果兩次測量都顯示001或000并且蜂鳴器響，說明二極管已經擊穿，如果兩次測量正反向電阻值均為“1”說明二極管開路，如果兩次測量數值相近，說明管子質量很差，反向電阻值必須為“1”或1000以上，正向電阻值必須為300-600Ω。則為二極管是好的。

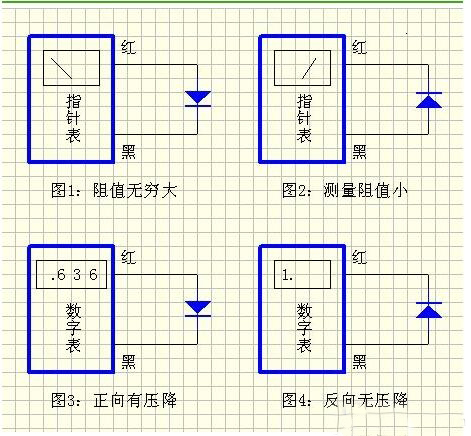

用指針式萬用表測量二極管得出的是二極管的正反向電阻。 用數字式萬用表測量二極管得出的是二極管的導通壓降。 另外還要知道：指針式萬用表的紅、黑表筆在表內是通過元器件分別連接到工作電池的負、正極。數字式萬用表的紅、黑表筆在表內是通過元器件分別連接到工作電池的正、負極。 所以測量時有以下結果：指針表的紅筆接二極管正極、黑筆接負極（圖1）時，二極管為反向連接，阻值為無窮大。指針表的紅筆接二極管負極、黑筆接正極（圖2）時，二極管為正向連接，阻值很小（趨于導通）。數字表的紅筆接二極管正極、黑筆接負極（圖3）時，二極管為正向連接，有零點幾伏的壓降。數字表的紅筆接二極管負極、黑筆接正極（圖4）時，二極管為反向連接，無壓降。注：圖3的顯示值是正向測量示意性的，不同的二極管此值是隨機的。
