怎樣區分場效應管-功率管-特肖基二極管

題目中的特肖基二極管的正確說法是肖特基二極管，功率管是一類大功率器件的總稱，是一種統稱，如大功率三極管、大功率二極管、大功率MOS管等。下面介紹一下如何區分場效應管和肖特基二極管。

什么是場效應管

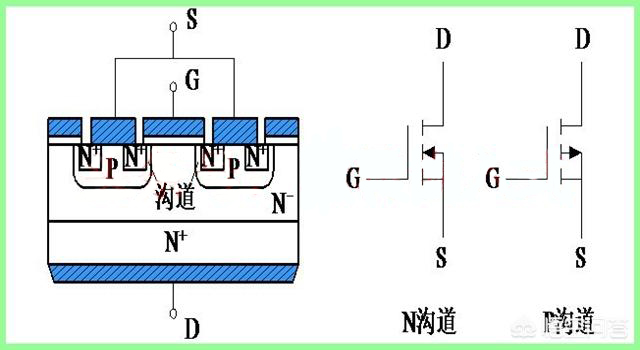

場效應管是場效應晶體管的簡稱，應為縮寫為FET。場效應管通常分為兩類：1)JFET和MOSFET。這兩類場效應管都是壓控型的器件。場效應管有三個電極，分別為：柵極G、漏極D和源極S。目前MOSFET應用廣泛，JFET相對較少。MOSFET可以分為NMOS和PMOS，下圖是PMOS的結構圖、NMOS和MOSFET的電路符號圖。

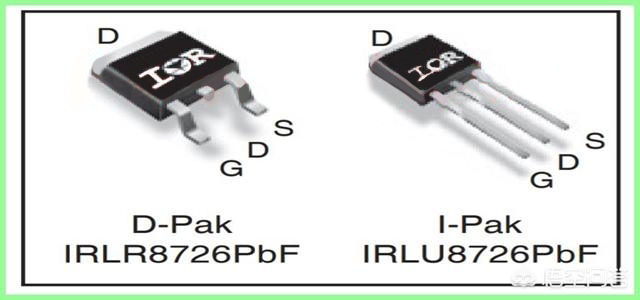

PMOS的結構是這樣的： 在N型硅襯底上做了兩個P型半導體的P+區，這兩個區分別叫做源極S和漏極D，在N型半導體的絕緣層上引出柵極G。NMOS的實物圖和引腳分布如下圖所示。

什么是肖特基二極管

肖特基二極管又叫勢壘二極管，是由金屬和半導體接觸形成的二極管，其特點為：

反向恢復時間非常短，為ns級別；

正向?qū)▔航捣浅５停簽?.3-0.5V左右；

漏電流較大、反向擊穿電壓比較低；

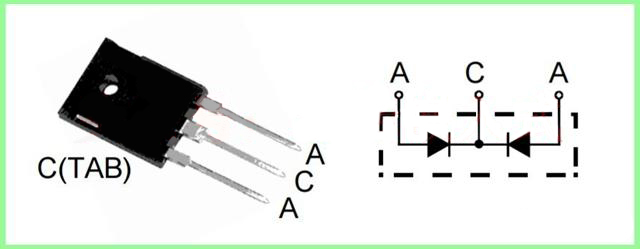

通常用在低壓開關電源中，以肖特基二極管MBR30100為例，其實物圖和結構圖如下圖所示。

該肖特基二極管有三個電極，其中一個公共端是陰極，由兩個二極管共陰極構成。
