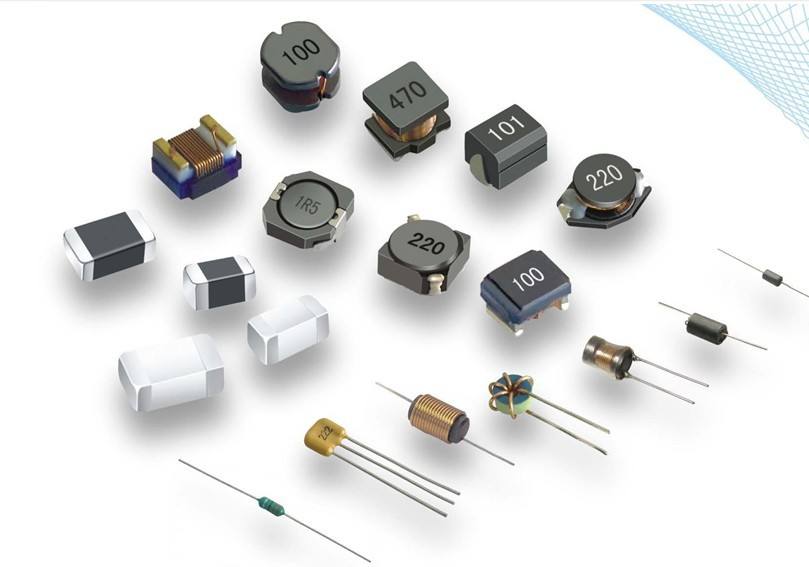

0歐姆電阻-磁珠-電感單點接地時區別介紹

首先說下為什么要接地，一般認為大地能夠吸收所有電荷，能夠始終保持穩定，是最終的地參考點，因此，只要是地，最終都要接在一起，并入大地，否則會形成“浮地”，存在壓差，容易累積電荷，造成靜電。

通常單點接地的方法有：

1、用磁珠連接；

2、用電容連接；

3、用0歐姆電阻連接；

4、用電感連接；

這四種接地的區別在于：

磁珠的等效電路相當于帶阻限波器，只對某個頻點的噪聲具有顯著的抑制左右，在使用時，需預先估計噪點的頻率，選擇相應的型號；對于未知或者不可預測的頻率，比較雞肋；

電容，通交阻直，容易造成“浮地”；

電感，體積較大，雜散參數較多，不可控因素過多；

0歐姆電阻，相當于很窄的電流通路，能夠有效抑制環路電流，使噪聲得到抑制，電阻在所有頻帶上都有衰減作用。

下面分別介紹下各個器件

磁珠

專用于抑制信號線、電源線上的高頻噪聲和尖峰干擾，還具有吸收靜電脈沖的能力，以及吸收超高頻信號，例如，PLL電路、振蕩電路等。它具有很高的電阻率和磁導率，等效于電阻和電感串聯，但電感值和電阻值隨頻率變化。磁珠的電路符合就是電感，但是型號上可以看出使用的是磁珠在電路上的功能，磁珠和電感的原理相同，只是不同頻率罷了。

注：磁珠的單位歐姆而不是亨利1

電感

電感是儲能元件，常用于電源濾波回路，側重于抑制傳導干擾，多用在LC振蕩電流、中低頻的電源濾波電路，其應用頻率范圍很少超過50MHz.

0歐姆電阻

0歐姆電阻用法較多，通常用于：

在電路板上作為預留，可以方便調試或兼容設計；

可以作為跳線用，例如想讓某個線路不通，可以選擇不焊接此電阻；

測量某電路耗電流，可以不貼這個電阻，用萬用表電流檔連通，方便測量耗電流；

單點接地

跨接電路

在高頻信號下，充當電感或電容使用，主要解決EMC問題。
