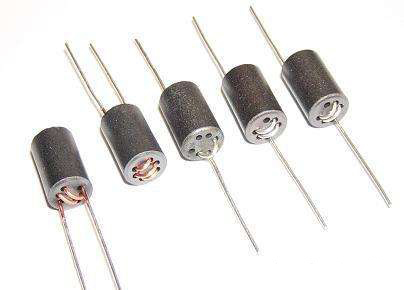

磁珠的作用及其工作原理

兼容、噪音、干擾等問題，是電子行業(yè)極其產品所不可避免的問題，在PCB樣板中，解決這類問題，主要是使用磁珠。磁珠專用于抑制信號線、電源線上的高頻噪聲和尖峰干擾，還具有吸收靜電脈沖的能力，有很高的電阻率和磁導率，等效于電阻和電感串聯(lián)。

比如，RF能量是疊加在直流傳輸電平上的交流正弦波成分，直流成分是有用信號，而射頻RF能量卻是無用的電磁干擾，它會沿著線路傳輸和輻射。磁珠的功能，便是消除電路中的RF噪聲。使用片式磁珠作為衰減器，其允許直流信號通過，交流信號則被濾除。諸如PLL、振蕩電路以及其他含超高頻存儲器的電路，都需要在電源輸入部分加磁珠。

磁珠的主要原料為鐵氧體，是一種立方晶格結構的亞鐵磁性材料，鐵氧體材料是制造電磁干擾濾波器的良好材料。這種材料的特點是高頻損耗非常大，具有很高的導磁率，可以使電感的線圈繞組之間在高頻高阻的情況下產生的電容最小。鐵氧體等效于電阻（R）以及電感（L）的并聯(lián)，低頻下電阻被電感短路，高頻下電感阻抗變得相當高，電流可以通過電阻。

高頻噪聲的能量是通過鐵氧體磁矩與晶格的耦合而轉變?yōu)闊崮苌l(fā)出去的，并非將噪聲導入地或者阻擋回去，因而，在電路中安裝鐵氧體磁珠時，不需要為它設置接地點。
