磁珠的頻率特性和位置選擇

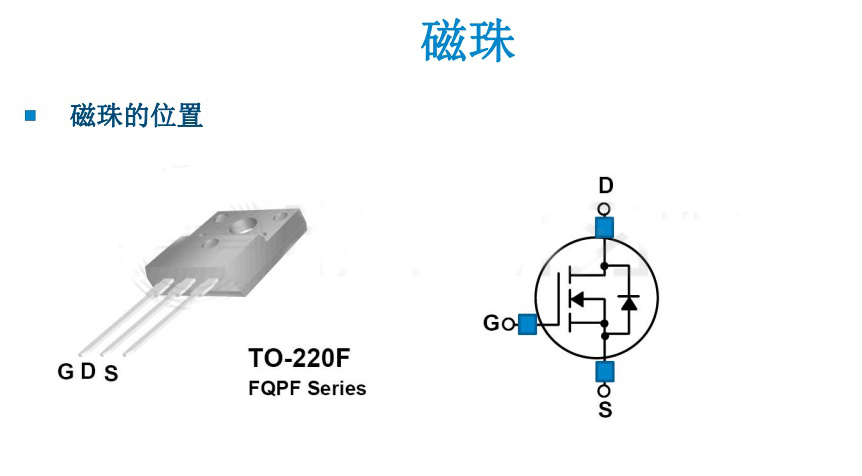

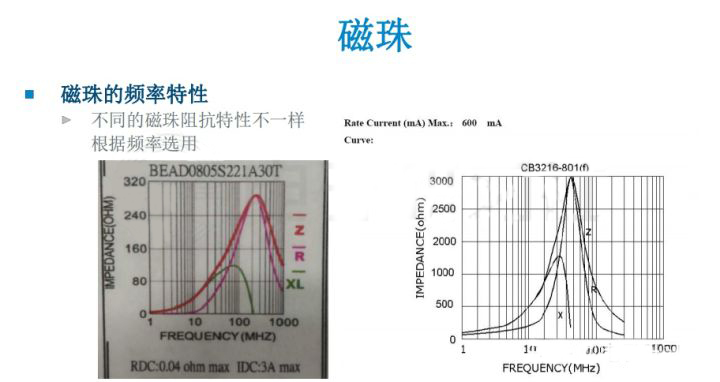

磁珠專用于抑制信號線、電源線上的高頻噪聲和尖峰干擾，還具有吸收靜電脈沖的能力。如下圖所示，不同的磁珠阻抗特性是不一樣的，比如在50MHz時，明顯右圖的磁珠更為合適。 所以要根據頻率去選用合適的磁珠。磁珠來抑制EMI一般是作用于莫斯管三個地方，然而放置三個不同的地方，作用也是不一樣的。 看圖二，在G端放磁珠的情況比較少，因為驅動器和莫斯管的引線比較長，外加環路比較大，引線的電感就會比較大。最常用是放在D端，對抑制輻射是有一定幫助的，但又會因為電流比較大，很快就進入飽和狀態，理論上放在S端和D端電流是一樣大的，實際效果S端卻比D端好很多。磁珠是有電感的，會產生反壓抵消掉D端的一部分驅動電壓，驅動會變慢，對抑制輻射會好很多。
