100N03場效應管參數|100N03(TO220,TO252)規格書資料|壹芯微

產品類型 場效應管  產品型號 100N03  極性 NPN

漏源電壓 30V  漏極電流 100A  封裝 TO-220,TO-220F,TO-251,TO-252,TO-252D,DFN5060-8,TO-263

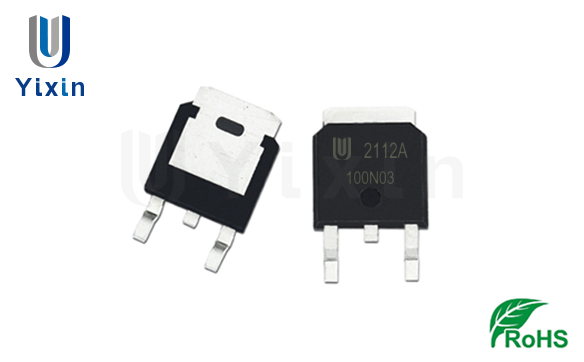

100N03場效應管常用封裝有:TO-220,TO-252

100N03(多封裝)規格書 查看下載

參數資料:

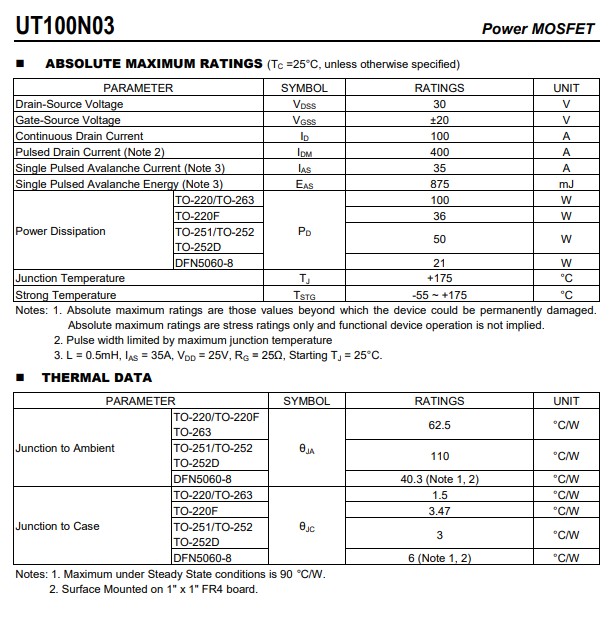

100N03絕對最大額定參數:

漏源電壓(V_DS) 30(V)

柵源電壓(V_GS) ±20(V)

單脈沖雪崩電流(I_AS) 35(A)

漏極電流-連續(I_D) 100(A)

漏極電流-脈沖(I_DM) 400(A)

單脈沖雪崩能量(E_AS) 875(mJ)

重復雪崩能量(E_AR) *(mJ)

二極管恢復峰值(dv/dt) *(V/ns)

功耗:

(TO-220/TO-263)(P_D) 100(W)

(TO-220F)(P_D) 36(W)

(TO-251/TO-252/TO-252D)(P_D) 50(W)

(DFN5060-8)(P_D) 21(W)

工作與貯存溫度范圍(T_J,T_STG) -55~+150(°С)

熱阻-結到環境(R_θJA):

(TO-220/TO-220F/TO-263) 62.5(°C/W)

(TO-251/TO-252/TO-252D) 110(°C/W)

(DFN5060-8) 40.3(°C/W)

熱阻-結到外殼(R_θJC):

(TO-220/TO-263) 1.5(°C/W)

(TO-220F) 3.47(°C/W)

(TO-251/TO-252/TO-252D) 3(°C/W)

(DFN5060-8) 6(°C/W)

焊接的最高引線溫度(T_L) *(°С)

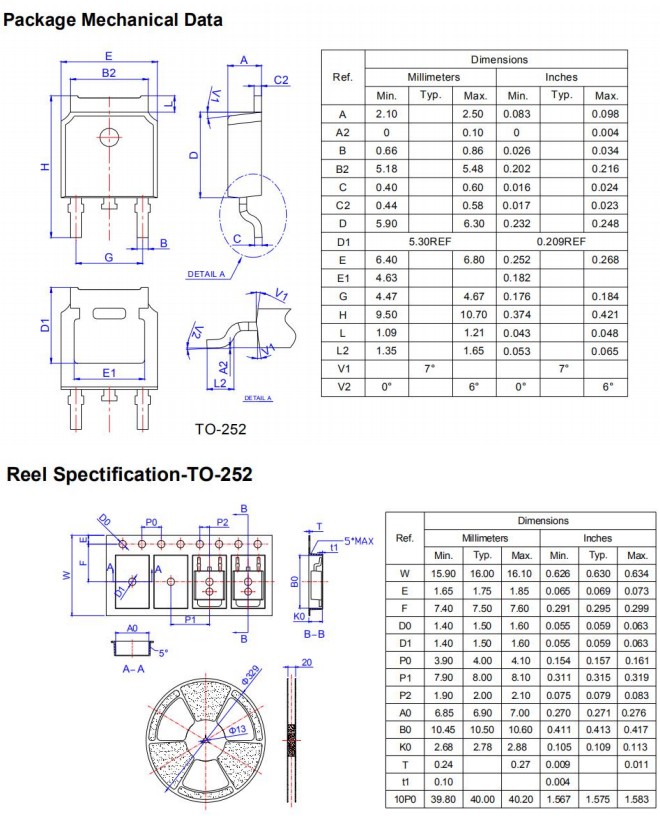

100N03各種封裝外形尺寸:
