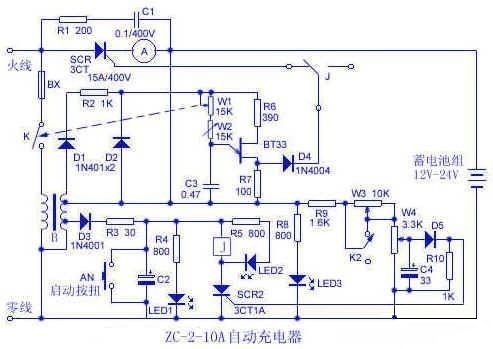

單結晶體管BT33、C3、W1、W2等元件組成了弛張振蕩器，其產生的脈沖信號經隔離二極管D4輸送至可控硅SCR1的控制極，調整W1的阻值可改變SCR1的觸發導通角，即改變了充電電流。可控硅SCR2、繼電器J、W3、W4、D5等元件組成蓄電池充滿電自動保護電路，當電池兩端電壓被充至W3、W4設定的上限值時，D5導通，SCR2受觸發導通，LED2顯示，繼電器吸合，同時J切換到常開，切斷了SCR1的控制脈沖集中，即停止對蓄電池的充電。K2為12V、24V電池充電的轉換開關，圖示置于12V檔位。
