3N80ZL-TN3-R場效應管參數規格書 MOS管廠家直營 - 壹芯微

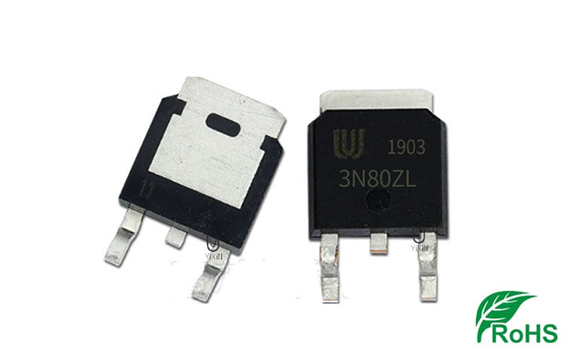

型號：3N80ZL-TN3-R 極性：N溝道；電壓：800V 電流：3A；封裝：TO-252 促銷價格/免費樣品/選型替代/原廠直銷

3N80ZL-TN3-R參數中文資料,3N80ZL-TN3-R封裝管腳引腳圖,3N80ZL-TN3-R規格書:查看下載

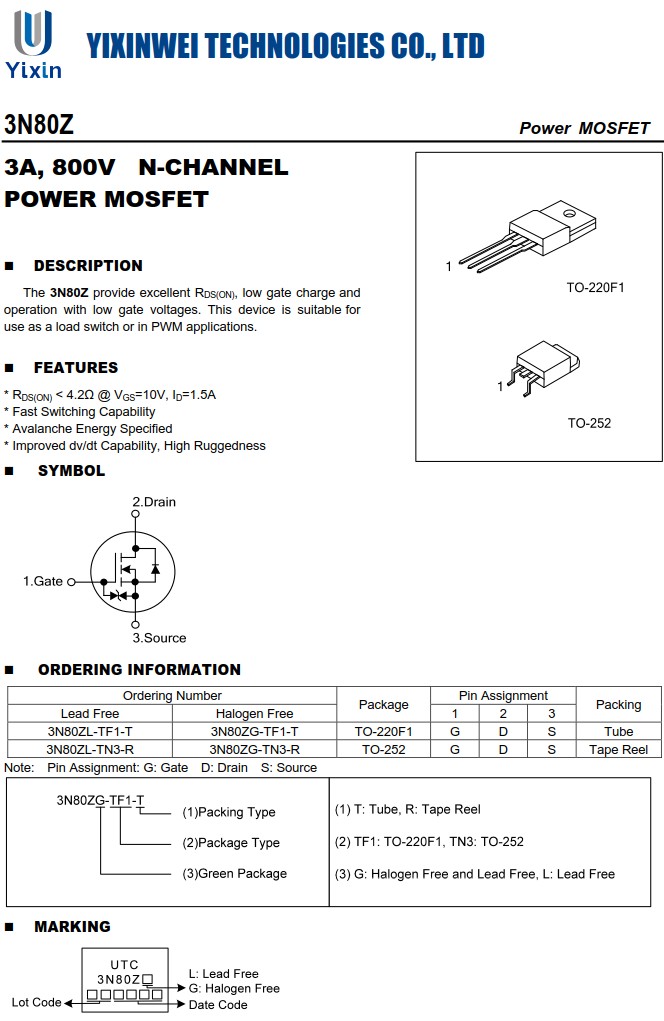

3N80ZL-TN3-R的概述：

3N80Z 提供出色的 RDS(ON)、低柵極電荷和

以低柵極電壓運行。 該設備適用于

用作負載開關或在 PWM 應用中。

3N80ZL-TN3-R的特性：

* RDS(ON)<4.2Ω @ VGS=10V, ID=1.5A

* 快速切換能力

* 指定雪崩能量

* 改進的dv/dt能力，高耐用性

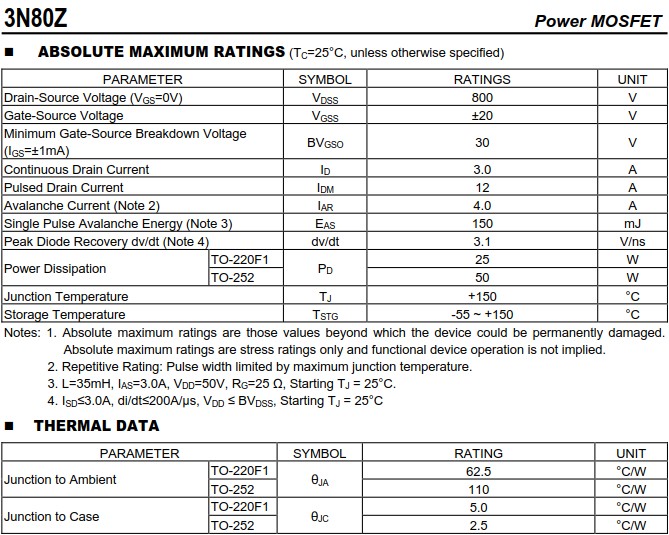

3N80ZL-TN3-R的絕對最大額定值（TC = 25°C，除非另有說明）：

Drain-SourceVoltage漏源電壓(VGS=0V),VDSS：800 V

Gate-SourceVoltage柵源電壓,VGSS：±20 V

MinimumGate-SourceBreakdownVoltage

最小柵源擊穿電壓(IGS=±1mA),BVGSO：30 V

ContinuousDrainCurrent持續漏極電流,ID：3.0 A

PulsedDrainCurrent脈沖漏極電流,IDM：12 A

AvalancheCurrent雪崩電流(注2),IAR：4.0 A

SinglePulseAvalancheEnergy單脈沖雪崩能量(注3),EAS：150 mJ

PeakDiodeRecovery峰值二極管恢復(注4),dv/dt：3.1 V/ns

PowerDissipation功耗,TO-220F1 PD：25 W

PowerDissipation功耗,TO-252 PD：50 W

JunctionTemperature結溫,TJ：+150 °C

StorageTemperature儲存溫度,TSTG：-55~+150 °C

注意： 1. 絕對最大額定值是指超出該值可能會永久損壞設備的那些值。絕對最大額定值僅是應力額定值，并不暗示功能設備操作。2. 重復額定值：脈沖寬度受最大結溫限制。3. L=35mH，IAS=3.0A，VDD=50V，RG=25Ω，起始TJ=25°C。

壹芯微3N80ZL-TN3-R規格書下還有熱特性，靜態特性與電氣參數等，建議自行閱讀觀看。
