1：簡易延時照明燈

本文介紹的這種延時照明燈非常簡單，安裝也十分方便，將它直接連接于普通開關的兩端即可。使用時，打開開關電燈點亮，關燈后由于延時電路的作用使電燈仍亮幾秒鐘后自動熄滅。本電路安全可靠，適合初學者自制。

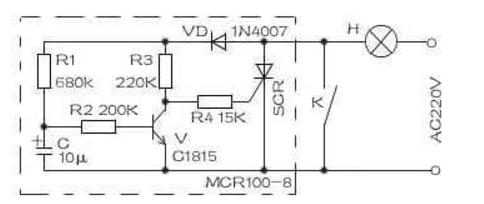

電路原理：該延時照明燈的電路如附圖所示。延時電路如虛線框內所示。圖中K為拉線開關或墻壁開關，當K閉合后，該延時電路不工作，電燈處于正常的發光狀態。當K被關斷后，該電壓一方面經R1向電容C充電，由于在C的充電期間沒有電流流過R2，則三極管V一直處于截止?fàn)顟B(tài);另一方面，該電壓經R3、R4向可控硅SCR提供觸發電壓，使可控硅處于導通狀態，因此在關燈后電燈亮一段時間。當電容C被充足電后，使三極管V由截止轉為導通狀態，將可控硅SCR關斷，電燈也就熄滅了。

本電路關燈延時期間，延時時間由R1、C的取值來確定，讀者也可根據各自需要自行確定。本電路中的可控硅，筆者選用的為單向可控硅，在關燈延時期間電燈的亮度約為開燈時亮度的一半，以適合人們的視覺上的需要，同時又可節能。

電路制作：圖中單向可控硅SCR選用MCR100-8，耐壓須為600V以上。燈泡的功率不大于100W為宜。二極管VD為1N4007，V為C1815。電阻均為1/8W碳膜電阻。

制作時，用一小塊電路板將圖中虛線框內各元器件焊裝上。最好將本電路裝在拉線開關底部凹槽內，用膠水粘牢并將引線接至開關兩接線端即可。

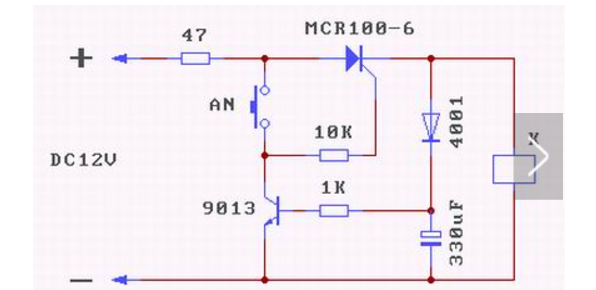

2：單鍵自鎖開關

單鍵自鎖開關說明：

1、上電不動作。

2、按鈕按下后再釋放，繼電器吸合。

3、按鈕長按時，繼電器釋放，松開后繼電器吸合。

4、按鈕點按時：繼電器釋放 ←→ 吸合循環動作。

5、因?yàn)?7Ω電阻有壓降，繼電器可以用DC9V的。
