4N60場效應管參數|4N60(TO252,TO220)規格書資料|壹芯微

產品類型 場效應管  產品型號 4N60  極性 NPN

漏源電壓 600V  漏極電流 4.0A  封裝 TO-220,TO-220F,TO-220F1,TO-220F2,TO-220F3,TO-251,TO-251S,TO-252,TO-252D,TO-262,TO-263,DFN5060-8

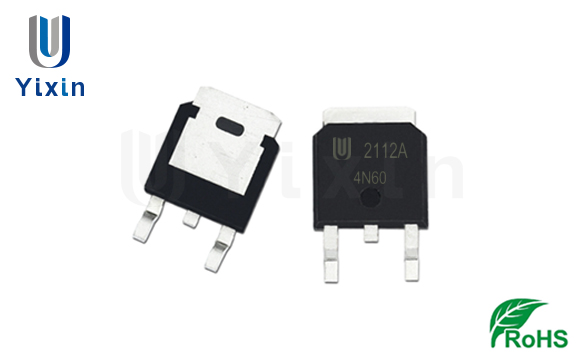

4N60場效應管常用封裝有:TO-220,TO-252

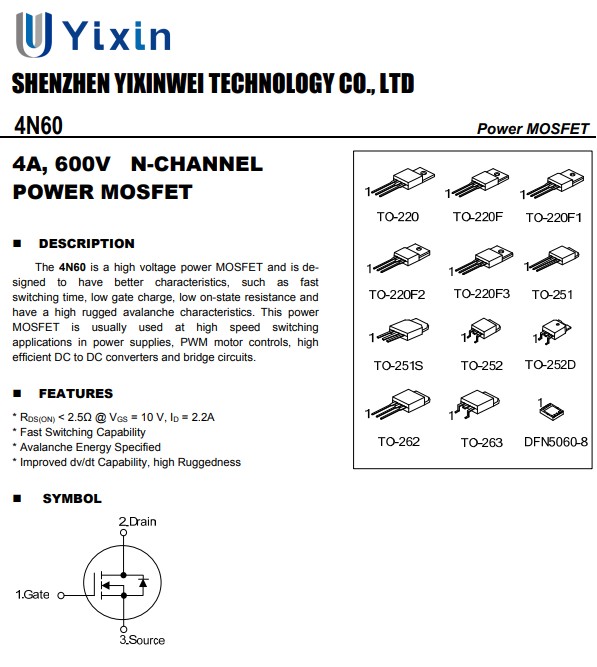

4N60(多封裝)規格書 查看下載

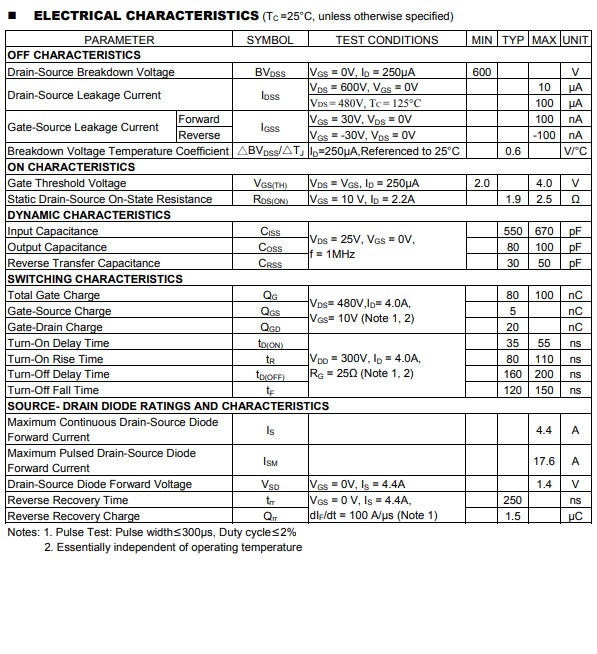

參數資料:

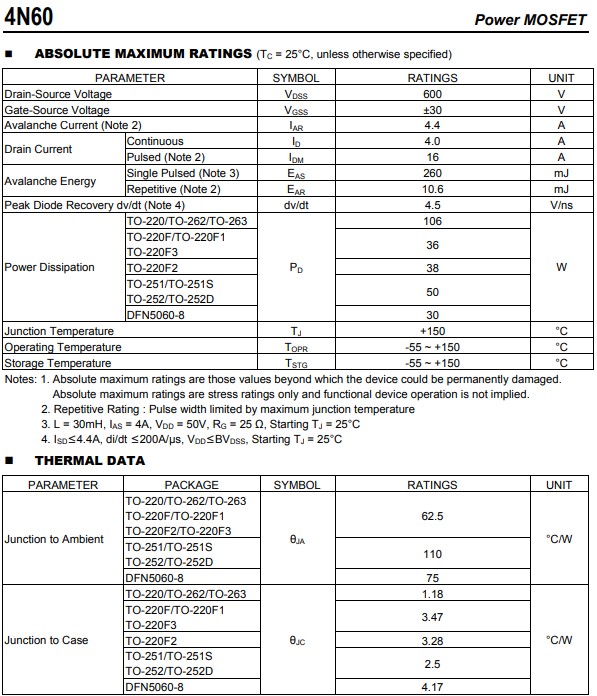

4N60絕對最大額定參數:

漏源電壓(V_DS) 600(V)

柵源電壓(V_GS) ±30(V)

雪崩電流(I_AR) 4.4(A)

漏極電流-連續(I_D) 4.0(A)

漏極電流-脈沖(I_DM) 16(A)

單脈沖雪崩能量(E_AS) 260(mJ)

重復雪崩能量(E_AR) 10.6(mJ)

二極管恢復峰值(dv/dt) 4.5(V/ns)

功耗(T_C=25°C)(TO-220/TO-262/TO-263)(P_D) 106(W)

功耗(T_C=25°C)(TO-220F/TO-220F1/TO-220F3)(P_D) 36(W)

功耗(T_C=25°C)(TO-220F2)(P_D) 38(W)

功耗(T_C=25°C)(TO-251/TO-251S/TO-252/TO-252D)(P_D) 50(W)

功耗(T_C=25°C)(DFN5060-8)(P_D) 30(W)

工作與貯存溫度范圍(T_J,T_STG) -55~150(°С)

熱阻-結到環境(TO-220/TO-262/TO-263/TO-220F/TO-220F1/TO-220F2/TO-220F3)(R_θJA) 62.5(°C/W)

(TO-251/TO-251S/TO-252/TO-252D)(R_θJA) 110(°C/W)

(DFN5060-8)(R_θJA) 75(°C/W)

熱阻-結到外殼(TO-220/TO-262/TO-263)(R_θJC) 1.18(°C/W)

(TO-220F/TO-220F1/TO-220F3)(R_θJC) 3.47(°C/W)

(TO-220F2)(R_θJC) 3.28(°C/W)

(TO-251/TO-251S/TO-252/TO-252D)(R_θJC) 2.5(°C/W)

(DFN5060-8)(R_θJC) 4.17(°C/W)

焊接的最高引線溫度(T_L) *(°С)

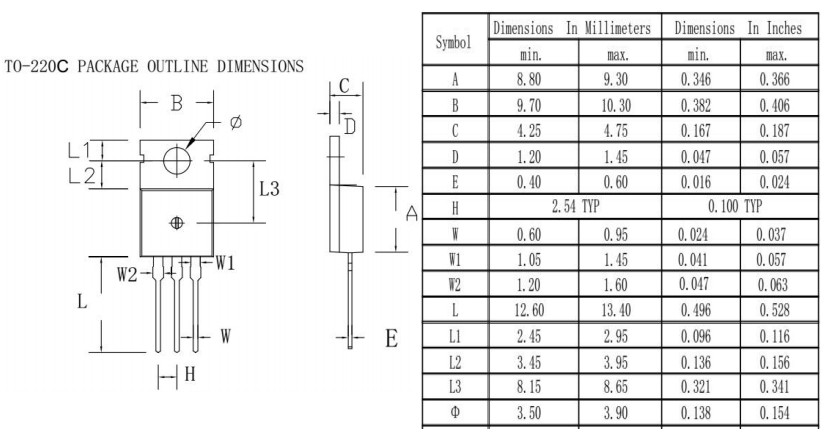

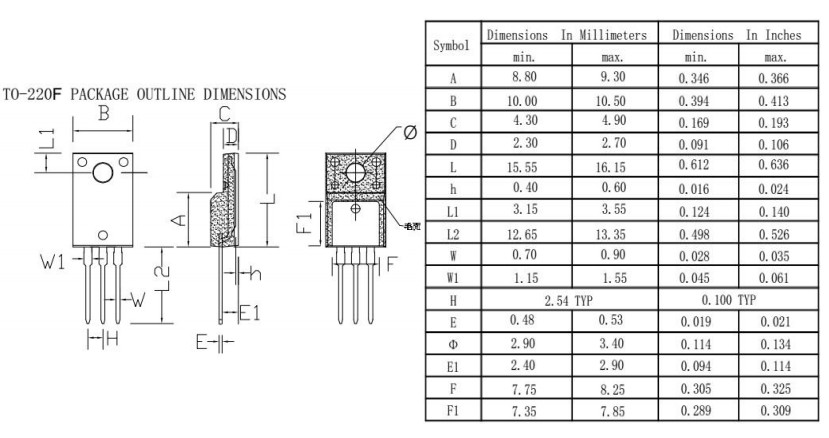

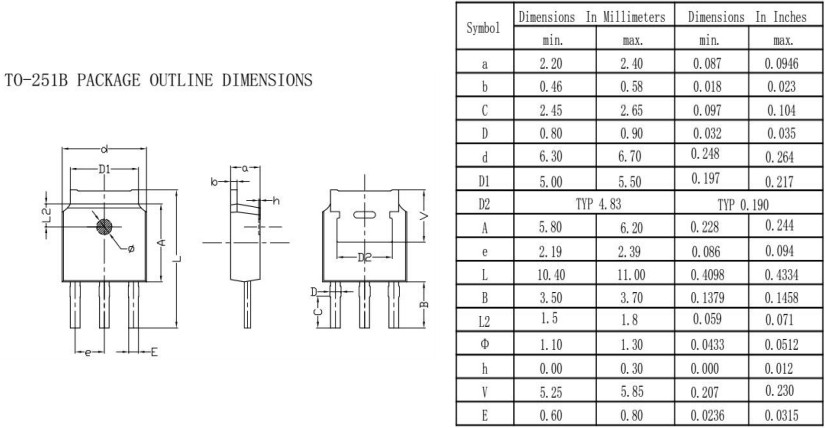

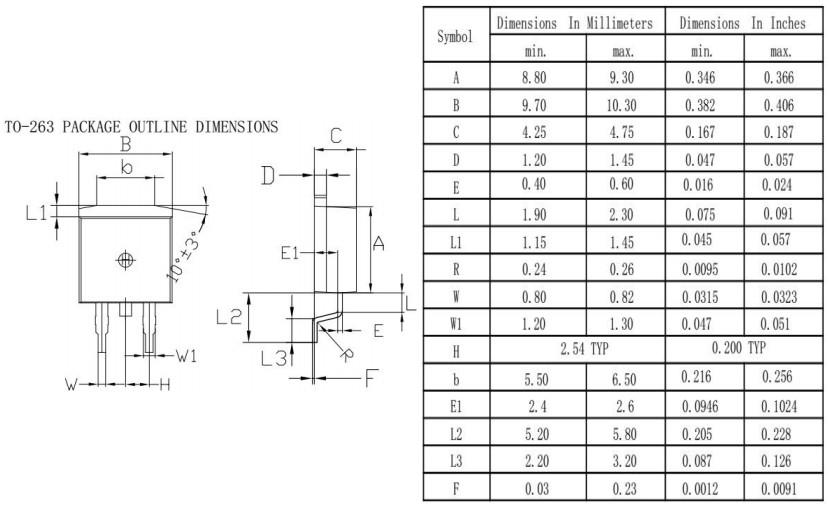

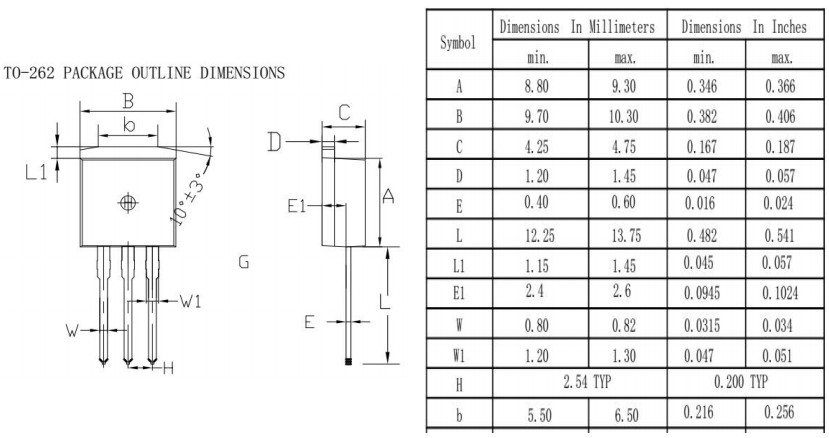

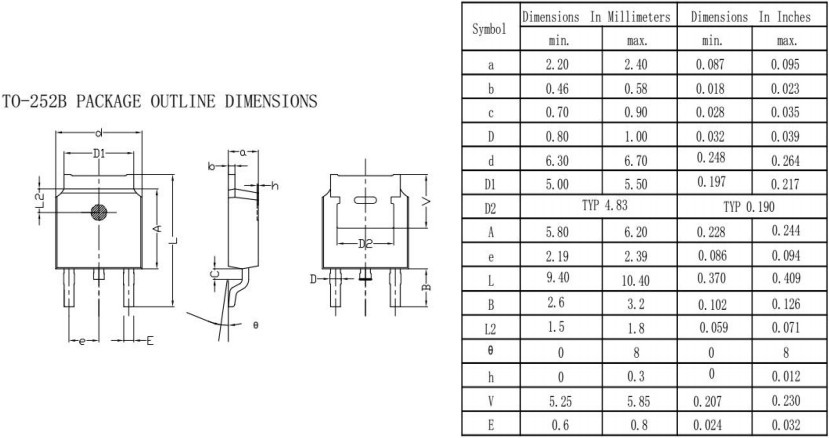

4N60各種封裝外形尺寸:
