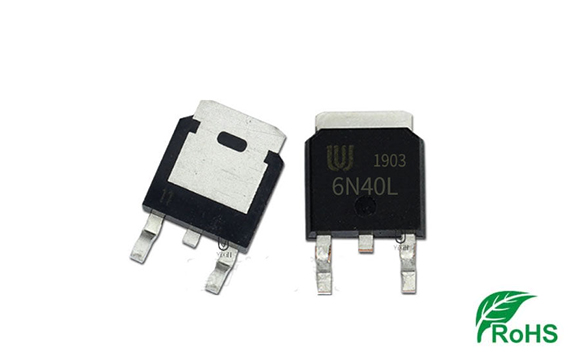

型號：6N40L-TN3-G 極性：N溝道；電壓：400V 電流：6A；封裝：TO-252 促銷價格/免費樣品/選型替代/原廠直銷

6N40L-TN3-G參數中文資料,6N40L-TN3-G封裝管腳引腳圖,6N40L-TN3-G規格書:查看下載

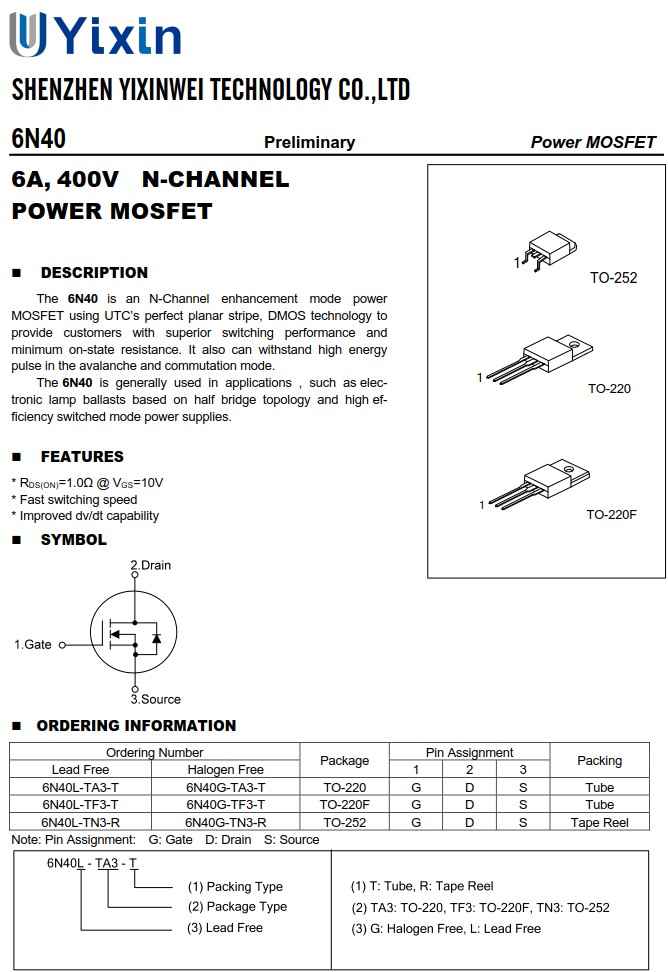

6N40L-TN3-G的概述：

6N40是一款N溝道增強型功率MOSFET，采用完美平面條紋DMOS技術，可為客戶提供卓越的開關性能和最小的導通電阻。 它還可以承受雪崩和換向模式下的高能量脈沖。6N40通常用于應用，例如基于半橋拓撲的電子燈鎮流器和高效開關模式電源。

6N40L-TN3-G的特性：

* RDS(ON)=1.0Ω @ VGS=10V

* 快速切換速度

* 改進的 dv/dt 功能

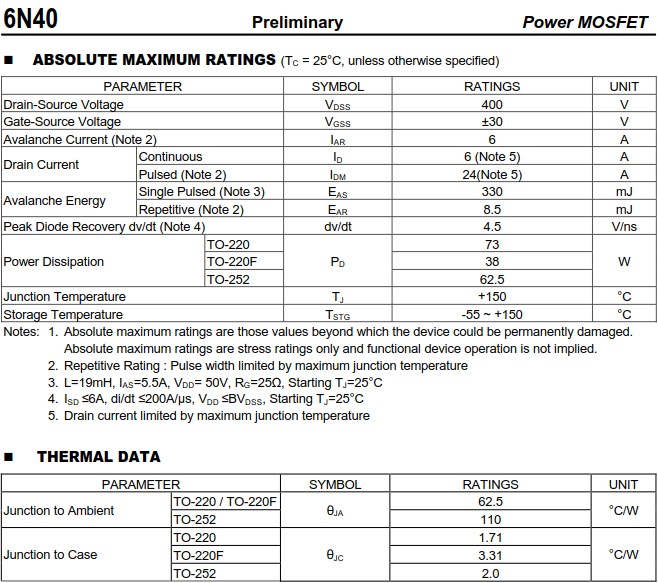

6N40L-TN3-G的絕對最大額定值（TC = 25°C，除非另有說明）：

Drain-SourceVoltage漏源電壓,VDSS：400V

Gate-SourceVoltage柵源電壓,VGSS：±30V

AvalancheCurrent雪崩電流(注 2), IAR：6A

DrainCurrentContinuous漏極電流連續,ID：6(注5)A

DrainCurrentPulsed脈沖漏極電流(注 2), IDM：24(注5)A

AvalancheEnergySinglePulsed雪崩能量單脈沖(注3),EAS：330mJ

AvalancheEnergyRepetitive雪崩能量重復(注2),EAR：8.5mJ

PeakDiodeRecovery峰值二極管恢復(注4),dv/dt：4.5V/ns

PowerDissipation功耗,TO-220,PD：73W

PowerDissipation功耗,TO-220F,PD：38W

PowerDissipation功耗,TO-252,PD：62.5W

JunctionTemperature結溫,TJ：+150°C

StorageTemperature儲存溫度,TSTG：-55~+150°C

注意：1.絕對最大額定值是指超出該值可能會永久損壞設備的那些值。絕對最大額定值僅是應力額定值，并不暗示功能設備操作。

2.重復額定值：脈沖寬度受最大結溫限制

3.L=19mH，IAS=5.5A，VDD=50V，RG=25Ω，起始TJ=25°C

4.ISD≤6A，di/dt≤200A/μs，VDD≤BVDSS，起始TJ=25°C

5.漏極電流受最大結溫限制

壹芯微6N40L-TN3-G規格書下還有熱特性，靜態特性與電氣參數等，建議自行閱讀觀看。
