2021-07-09 瀏覽：-AO3402 SOT-23參數和中文資料 - 場效應MOS管 - 壹芯微
AO3402（N溝道增強型場效應晶體管）
品牌：壹芯微|類型：場效應管|封裝：SOT-23|批號：21+|備注：全新國產 優質現貨 質量放心 高性價比
| 參數\型號 | AO3402 | ||
| 極性 | N | ||
| ID(A) | 4 | ||
| VDSS(V) | 30 | ||
| RDS(ON):Max(Ω) | 0.055 | ||
| RDS(ON):VGS(Ω) | 10 | ||
| VGS(th):(V) | 0.6~1.4 | ||
| Gfs(min):(S) | 8 | ||
| Gfs(min):Vgs(V) | 15 | ||
| Gfs(min):Io(A) | 3.6 | ||
| 封裝 | SOT-23 |
場效應管基礎知識,有助于理解場效應管
場效應管原理、場效應管的小信號模型及其參數

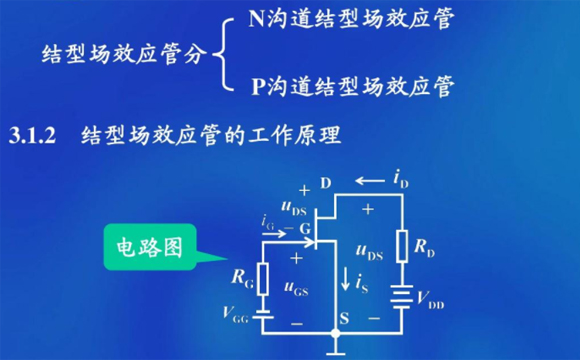

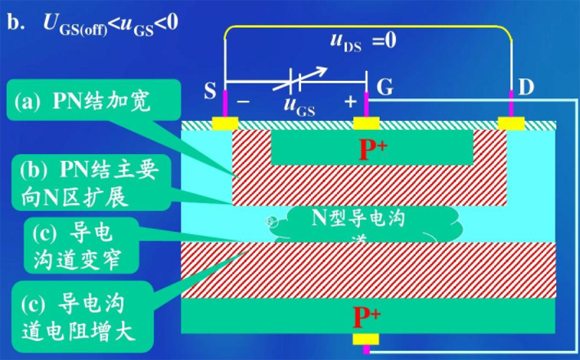

場效應管是只有一種載流子參與導電的半導體器件，是一種用輸入電壓控制輸出電流的半導體器件。有N溝道器件和P溝道器件。有結型場效應三極管JFET(Junction Field Effect Transister)和絕緣柵型場效應三極管IGFET( Insulated Gate Field Effect Transister) 之分。IGFET也稱金屬-氧化物-半導體三極管MOSFET （Metal Oxide Semiconductor FET）。
MOS場效應管
MOS場效應管有增強型（Enhancement MOS 或EMOS）和耗盡型(Depletion)MOS或DMOS）兩大類，每一類有N溝道和P溝道兩種導電類型。場效應管有三個電極：
D(Drain) 稱為漏極，相當雙極型三極管的集電極； G(Gate) 稱為柵極，相當于雙極型三極管的基極； S(Source) 稱為源極，相當于雙極型三極管的發射極。
