AO3409場效應管參數,AO3409中文資料規格書,AO3409替代

場效應管AO3409參數,絲印A99T,AO3409封裝引腳圖,AO3409中文資料PDF,MOS管廠家

產品名稱：場效應MOS管    產品型號：AO3409    極性：P溝道

漏源電壓：-30V    連續漏極電流：-2.6A    封裝：SOT-23等

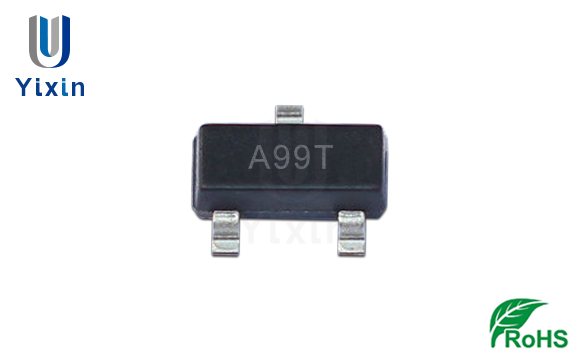

圖1）場效應管AO3409（絲印A99T）封裝SOT23

場效應管AO3409規格書（數據手冊）下載：AO3407(SOT23).PDF

場效應管AO3409參數資料如下：

極性：PNP

漏源電壓(V_DS)：-30V

柵源電壓(V_GS)：±20V

漏極電流-連續(T_A=25°C)(I_D)：-2.6A

漏極電流-連續(T_A=70°C)(I_D)：-2.2A

漏極電流-脈沖(I_DM)：-20A

功耗(T_A=25°C)(P_D)：1.4W

功耗(T_A=70°C)(P_D)：1W

工作與貯存溫度范圍(T_J,T_STG)：-55 to 150 °С

熱阻-結到環境(t≤10s)(R_θJA)：90°C/W

熱阻-結到環境(穩定狀態下)(R_θJA)：125°C/W

熱阻-結到引線(R_θJL)：80°C/W

圖2）絕對最大額定值（除非另有說明，否則絕對最大額定值Ta=25°C

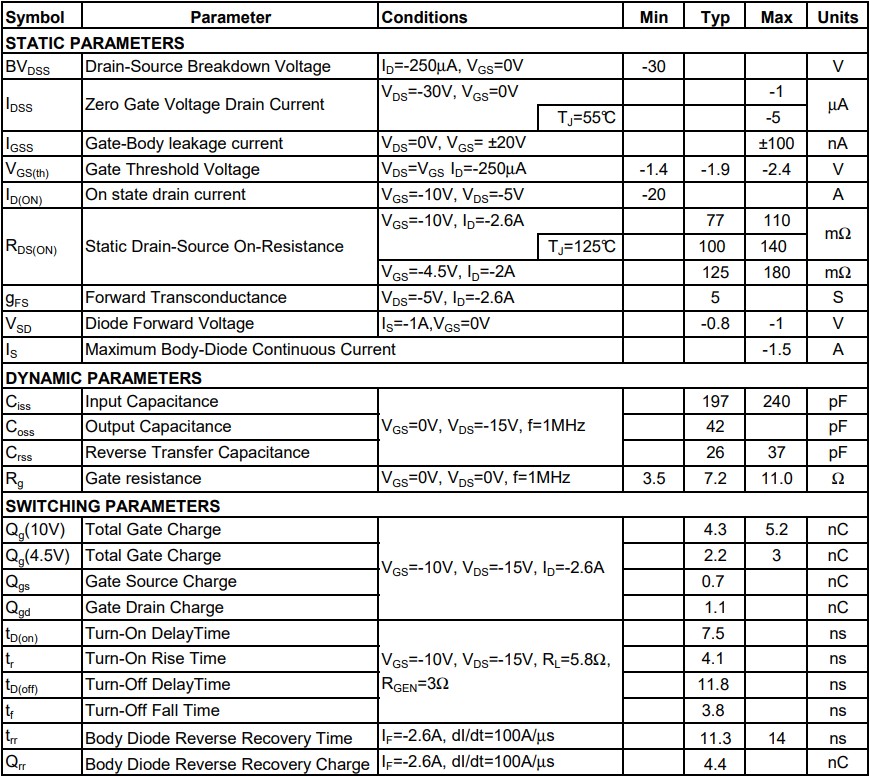

圖3）電氣特性（Ta=25°C，除非另有說明）
