來源：壹芯微 發布日期
2021-12-01 瀏覽：-AP05N50H場效應管參數 MOS管 AP05N50H-HF參數規格書下載
AP05N50H參數及代換,AP05N50H封裝引腳圖,AP05N50H規格書(數據手冊)

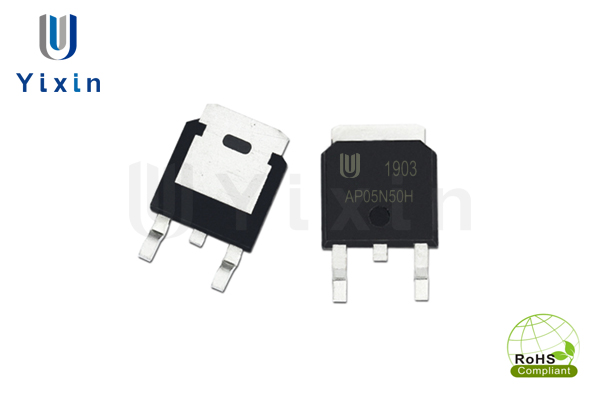

(圖(如上)：AP05N50H,MOS場效應管,TO-252封裝引腳圖)
壹芯微供應AP05N50H系列場效應管，可替代昂貴的國外知名品牌對應型號。
| 參數 | 符號 | 值 | 單位 |
| 漏極-源極電壓 | VDSS | 500 | V |
| 柵極-源極電壓 | VGSS | ±20 | V |
| 雪崩電流 | IAR | 3 | A |
| 柵極-源極電壓(TJ=25°C) | ID | 5.0 | A |
| 柵極-源極電壓(TJ=100°C) | ID | 2.8 | A |
| 脈沖漏極電流 | IDM | 18 | A |
| 單脈沖雪崩能量 | EAS | 45 | mJ |
| 重復雪崩能量 | EAR | - | mJ |
| 二極管恢復峰值 | dv/dt | - | V/ns |
| 功耗,(TC=25°C) | PD | 73.5 | W |
| 功耗,(TA=25°C) | PD | 2 | W |
| 工作結溫范圍 | TJ | -55~150 | °С |
| 貯存溫度范圍 | TSTG | -55~150 | °С |
| 焊接的最高引線溫度 | TL | 300 | °С |
| 熱阻-結到外殼 | Rthj-c | 1.7 | °C/W |
| 熱阻-結到環境 | Rthj-a | 62.5 | °C/W |

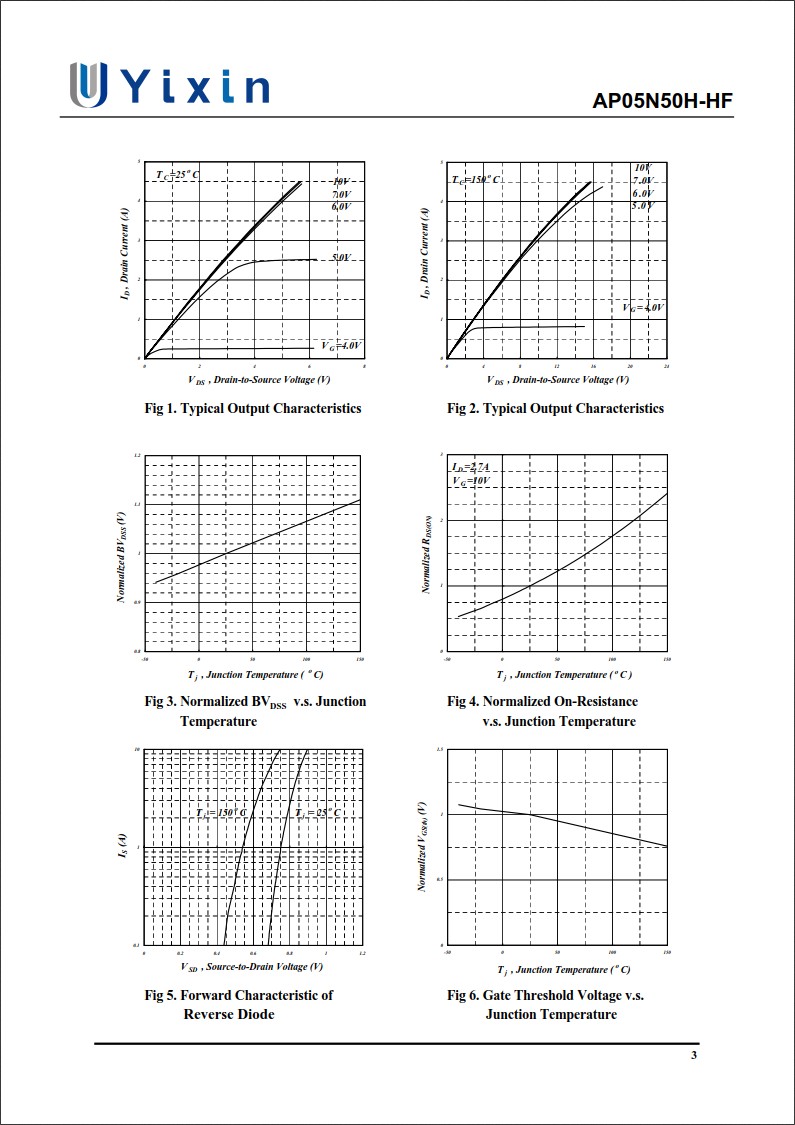

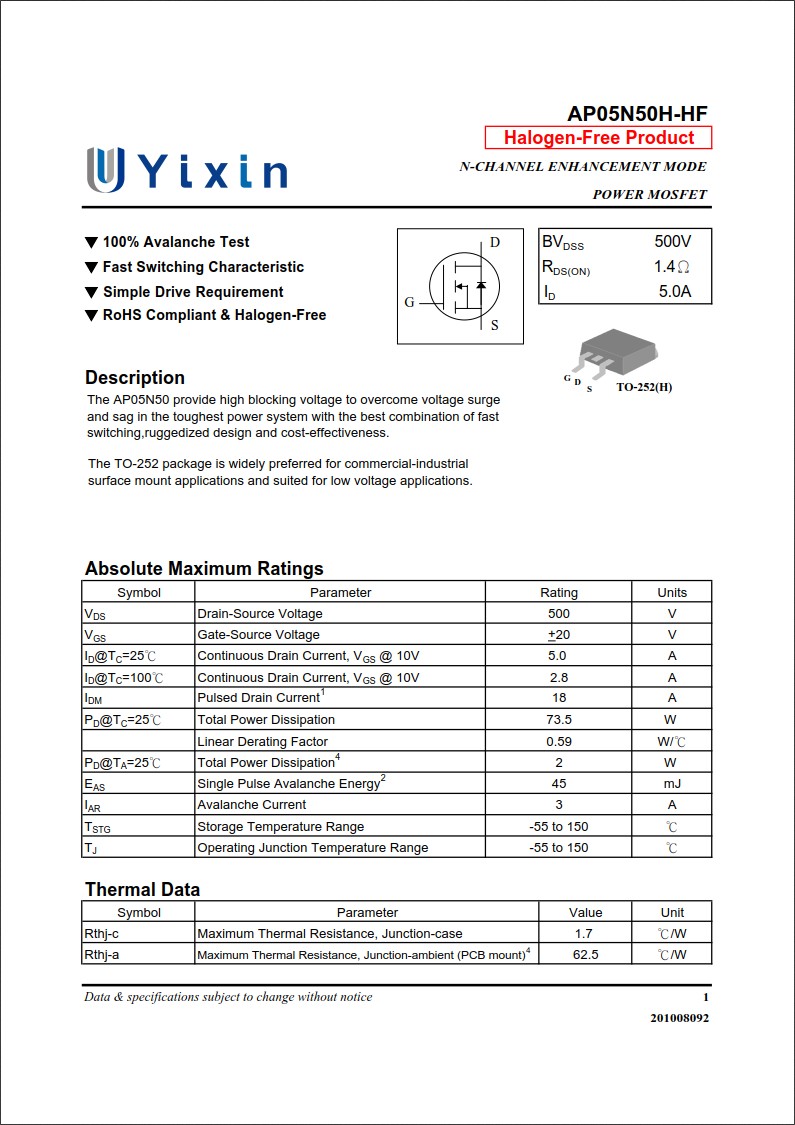

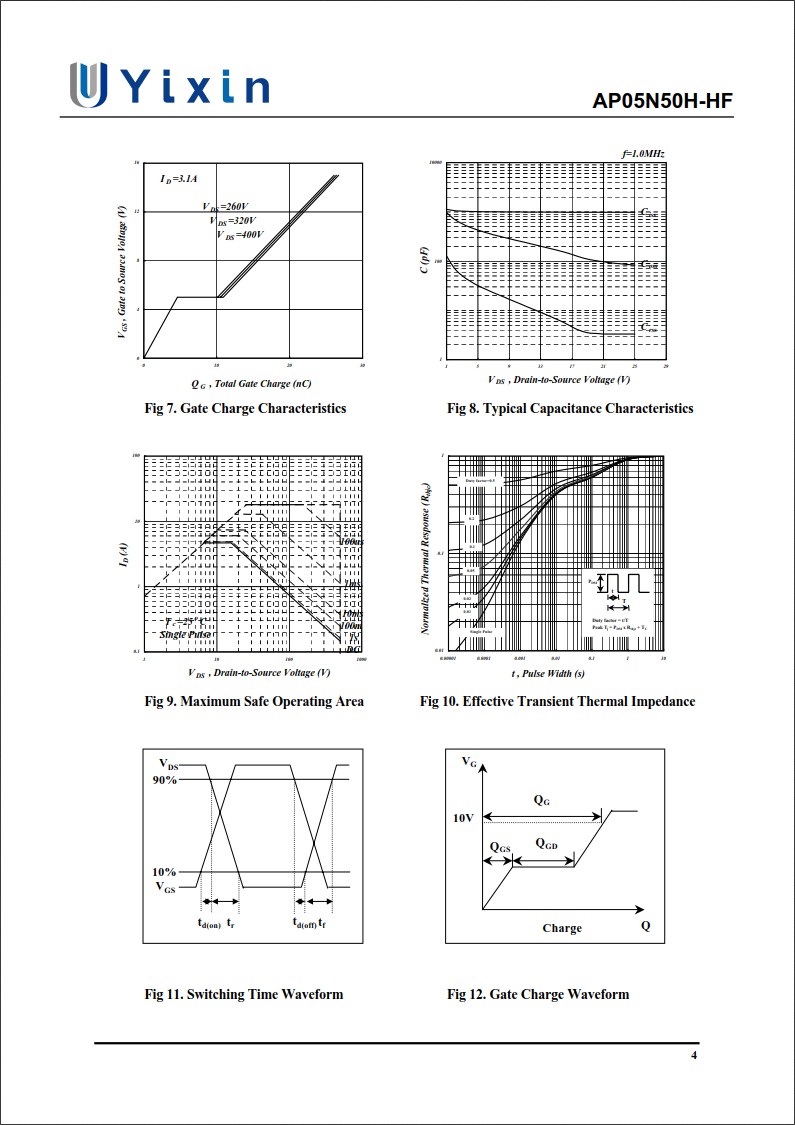

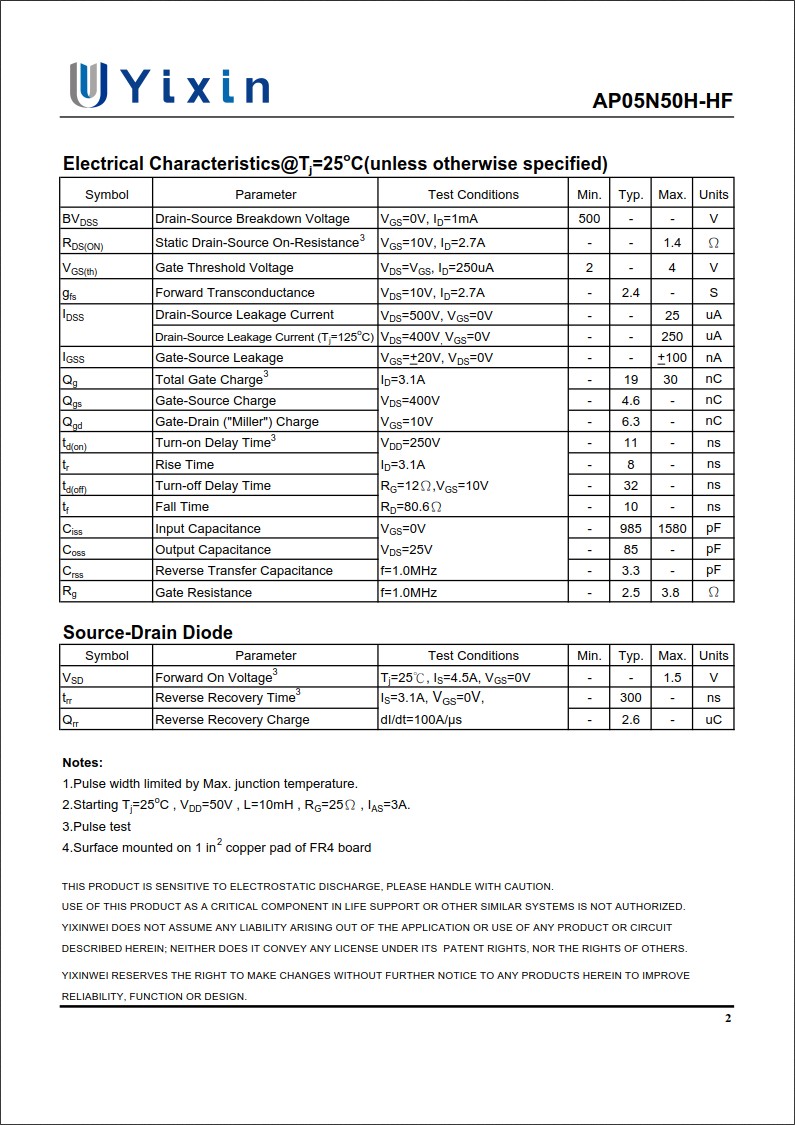

(參數表(如上)：絕對最大額定參數與電氣特性等)
AP05N50H.PDF規格書/數據手冊(點擊紅色字體下載)
