半波整流全波整流橋式整流圖文解析

一、半波整流電路

圖１

圖1是一種最簡單的整流電路。它由電源變壓器B、整流二極管D和負載電阻Rfz組成。變壓器把市電電壓變換為所需要的交變電壓e2，D 再把交流電變換為脈動直流電。

下面從圖2的波形圖上看看二極管是怎樣整流的。

圖２

變壓器次級電壓e2，是一個方向和大小都隨時間變化的正弦波電壓，它的波形如圖2（a）所示。在0～π時間內，e2 為正半周即變壓器上端為正下端為負。此時整流二極管承受正向電壓而導通，e2 通過它加在負載電阻Rfz上，在π～2π 時間內，e2 為負半周，變壓器次級下端為正，上端為負。這時D承受反向電壓，不導通，Rfz上無電壓。在2π～3π 時間內，重復0～π 時間的過程，而在3π～4π時間內，又重復π～2π 時間的過程…這樣反復下去，交流電的負半周就被"削"掉了，只有正半周通過Rfz，在Rfz上獲得了一個單一右向（上正下負）的電壓，如圖2（b）所示，達到了整流的目的，但是，負載電壓Usc 。以及負載電流的大小還隨時間而變化，因此，通常稱它為脈動直流。

這種除去半周、留下半周的整流方法，叫半波整流。不難看出，半波整說是以"犧牲"一半交流為代價而換取整流效果的，電流利用率很低（計算表明，整流得出的半波電壓在整個周期內的平均值，即負載上的直流電壓Usc =0.45e2 ）因此常用在高電壓、小電流的場合，而在一般無線電裝置中很少采用。

二、全波整流電路

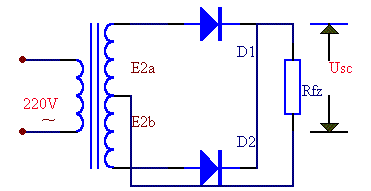

如果把整流電路的結構作一些調整，可以得到一種能充分利用電能的全波整流電路。圖3是全波整流電路的電原理圖。

圖３

全波整流電路，可以看作是由兩個半波整流電路組合成的。變壓器次級線圈中間需要引出一個抽頭，把次組線圈分成兩個對稱的繞組，從而引出大小相等但極性相反的兩個電壓e2a 、e2b ，構成e2a 、D1、Rfz與e2b 、D2 、Rfz ，兩個通電回路。

圖４

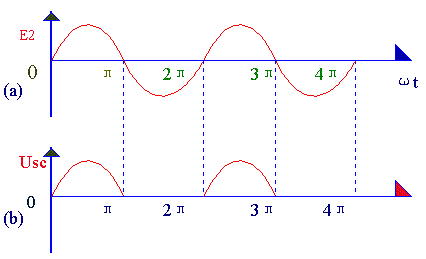

全波整流電路的工作原理，可用圖４所示的波形圖說明。在0～π 間內，e2a 對Dl為正向電壓，D1 導通，在Rfz 上得到上正下負的電壓；e2b 對D2 為反向電壓， D2 不導通。在π-2π時間內，e2b 對D2 為正向電壓，D2 導通，在Rfz 上得到的仍然是上正下負的電壓；e2a 對D1 為反向電壓，D1 不導通。

如此反復，由于兩個整流元件D1 、D2 輪流導電，結果負載電阻Rfz 上在正、負兩個半周作用期間，都有同一方向的電流通過，因此稱為全波整流，全波整流不僅利用了正半周，而且還巧妙地利用了負半周
