整流電路硬件圖解析

半導體二極管(5)整流電路(95)

 整流電路是利用半導體二極管的單向導電性能把交流電變成單向脈動直流電的電路。

(1)半波整流

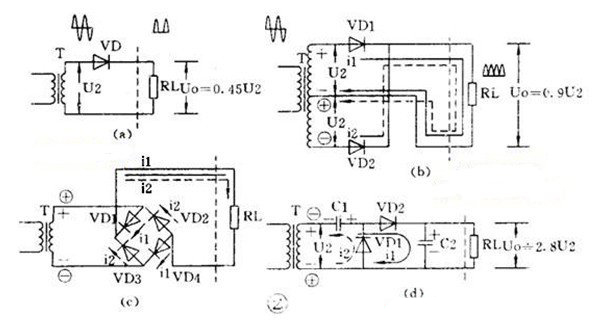

半波整流電路只需一個二極管，見圖 2(a)。在交流電正半周時VD導通，負半周時VD截止，負載R上得到的是脈動的直流電

(2)全波整流

全波整流要用兩個二極管，而且要求變壓器有帶中心抽頭的兩個圈數相同的次級線圈，見圖2(b)。負載 R L 上得到的是脈動的全波整流電流，輸出電壓比半波整流電路高。

(3)全波橋式整流

用 4 個二極管組成的橋式整流電路可以使用只有單個次級線圈的變壓器，見圖2(c)。負載上的電流波形和輸出電壓值與全波整流電路相同。

(4)倍壓整流

用多個二極管和電容器可以獲得較高的直流電壓。圖2(d)是一個二倍壓整流電路。當U2為負半周時VD1導通，C1被充電，C1上最高電壓可接近1.4U2; 當U2正半周時VD2導通，C1上的電壓和U2疊加在一起對C2充電，使C2上電壓接近2.8U2 ，是C1上電壓的2倍，所以叫倍壓整流電路。
