不同類型二極管的功能介紹

開關二極管是半導體二極管的一種，是為了在電路上進行“開”、“關”而特殊設計制造的一類二極管，開關二極管由導通變?yōu)榻刂够蚪刂棺優閷?dǎo)通所需的時間比一般二極管短。

晶體二極管性能參數

最大整流電流Idm：二極管連續工作允許通過的最大正向電流；電流過大，二極管會因過熱燒毀；大電流整流可加裝散熱片。

最大反向電壓Urm：Urm一般小于反向擊穿電壓，選規格以Urm為準，并留有余量；過電壓易損壞二極管。

反向飽和電流Is：二極管外加反向電壓時的電流值；Is反向擊穿前很小，變化也很小；Is會隨溫度的升高而升高，一般地，常溫下硅管Is<1μA，鍺管Is=30~300μA。

最高工作頻率Fm：指二極管能保持良好工作特性的最高工作頻率。

不同用途的二極管差異

整流二極管

大部分二極管所具備的電流方向性我們通常稱之為“整流(Rectifying)”功能，

將交流電能轉變?yōu)橹绷麟娔堋?/p>

面接觸結構，多采用硅材料，能承受較大的正向電流和較高的反向電壓。性能較穩定，但因結電容較大，不宜工作在高頻電路中，所以不能作為檢波管使用。有金屬和塑料封裝。

檢波二極管

檢波二極管是用于把疊加在高頻載波上的低頻信號檢出來的器件，它具有較高的檢波效率和良好的頻率特性。

鍺材料點接觸型、工作頻率可達400MHz，正向壓降小，結電容小，檢波效率高，頻率特性好，為2AP型。

類似點觸型那樣檢波用的二極管，除用于檢波外，還能夠用于限幅、削波、調制、混頻、開關等電路。也有為調頻檢波專用的特性一致性好的兩只二極管組合件。

多采用玻璃封裝或陶瓷外殼封裝，以獲得良好的高頻特性。

開關二極管

關二極管是半導體二極管的一種，是為在電路上進行“開”、“關”而特殊設計制造的一類二極管。它由導通變?yōu)榻刂够蛴山刂棺優閷?dǎo)通所需的時間比一般二極管短。

開關二極管的勢壘電容一般極小，這就相當于堵住了勢壘電容這條路，達到了在高頻條件下還可以保持好的單向?qū)щ娦缘男Ч?/p>

開關二極管從截止(高阻狀態)到導通(低阻狀態)的時間叫開通時間；從導通到截止的時間叫反向恢復時間；兩個時間之和稱為開關時間。一般反向恢復時間大于開通時間，故在開關二極管的使用參數上只給出反向恢復時間。開關二極管的開關速度是相當快的，像硅開關二極管的反向恢復時間只有幾納秒，即使是鍺開關二極管，也不過幾百納秒。

開關二極管具有開關速度快、體積小、壽命長、可靠性高等特點，廣泛應用于電子設備的開關電路、檢波電路、高頻和脈沖整流電路及自動控制電路中。

穩壓二極管

穩壓二極管，是指利用PN結反向擊穿狀態，其電流可在很大范圍內變化而電壓基本不變的現象，制成的起穩壓作用的二極管。

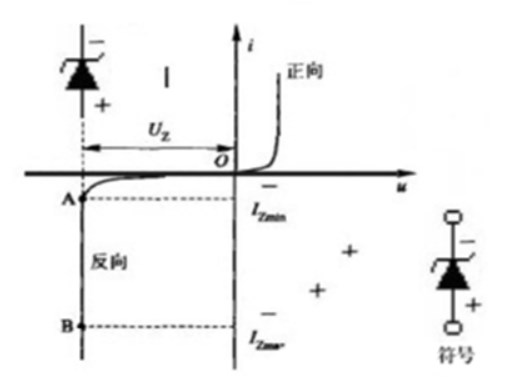

穩壓二極管的伏安特性曲線的正向特性和普通二極管差不多，反向特性是在反向電壓低于反向擊穿電壓時，反向電阻很大，反向漏電流極小。但是，當反向電壓臨近反向電壓的臨界值時，反向電流驟然增大，稱為擊穿。

變?nèi)荻O管

變?nèi)荻O管(Varactor Diodes)又稱"可變電抗二極管"。材料多為硅或砷化鎵單晶，并采用外延工藝技術。

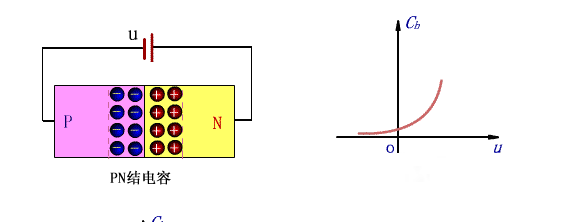

它一種利用PN結電容(勢壘電容)與其反向偏置電壓Vr的依賴關系及原理制成的二極管，其結構圖如下。

變?nèi)荻O管的作用是利用PN結之間電容可變的原理制成的半導體器件，在高頻調諧、通信等電路中作可變電容器使用。

變?nèi)荻O管屬于反偏壓二極管，改變其PN結上的反向偏壓，即可改變PN結電容量。反向偏壓越高，結電容則越少，反向偏壓與結電容之間的關系是非線性的。

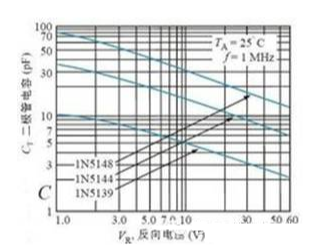

變?nèi)荻O管的電容值與反向偏壓值的關系圖解：

反向偏壓增加，造成電容減少；

反向偏壓減少，造成電容增加；

反偏電壓愈大，則結電容愈小。

發光二極管

發光二極管簡稱為LED。由含鎵(Ga)、砷(As)、磷(P)、氮(N)等的化合物制成。

當電子與空穴復合時能輻射出可見光，因而可以用來制成發光二極管。砷化鎵二極管發紅光，磷化鎵二極管發綠光，碳化硅二極管發黃光，氮化鎵二極管發藍光。因化學性質又分有機發光二極管OLED和無機發光二極管LED。

阻尼二極管

阻尼二極管類似于高頻、高壓整流二極管，其特點是具有較低有電壓降和較高的工作頻率，且能承受較高的反向擊穿電壓和較大的峰值電流。

阻尼二極管主要用在電視機中，作為阻尼二極管、升壓整流二極管或大電流開關二極管使用。

二極管芯組

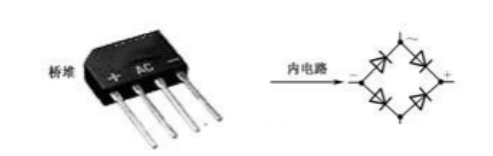

整流橋堆(半橋、全橋)：

高壓硅堆(多個硅二極管串聯)：

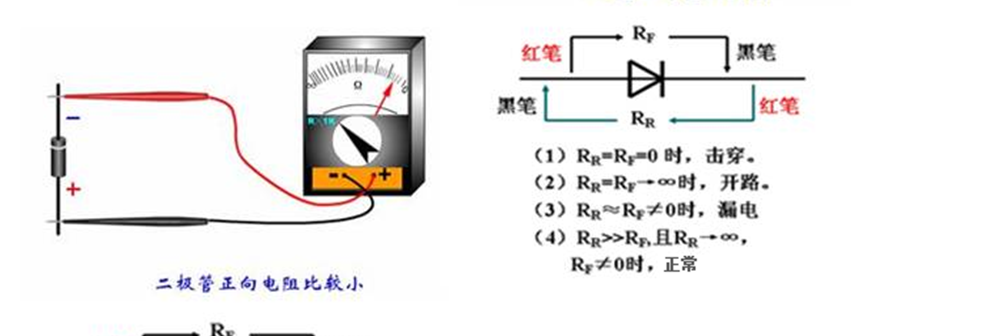

二極管的檢測
