常見雙電源選擇供電電路-場效應管應用電路分析(1)

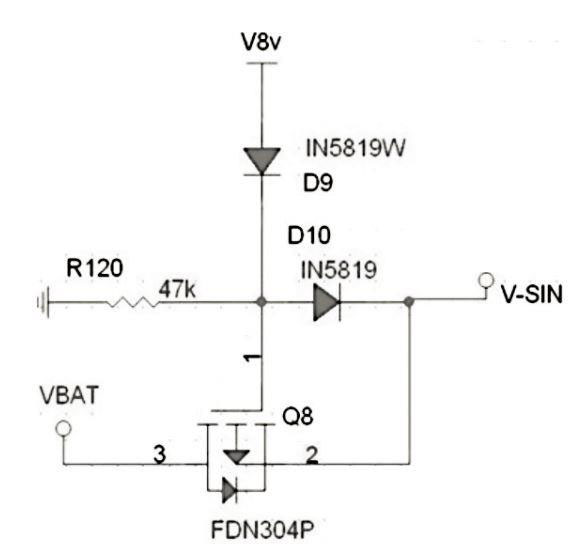

先上今天的電路，一個簡單的雙電源供電系統。

可以理解為，一個為電池供電，一個為充電器供電。

需要對供電進行選擇， 情景為當充電器存在的時候，系統供電走充電器；

當充電器不在的時候，系統供電走電池。

PMOS管 為電源開關電壓選擇

V8V存在，并且V8V的電壓高于VBAT Vgs>-0.4V ,則V8V會提供全部電壓，PMOS關斷，VBAT無法提供電壓給VSIN；

V8V不在，電壓低，由于Vgs<-1.5V,Q8導通，VBAT供電給VSIN。

接地R120作用：保證初始態，當V8V不存在的時候，讓柵極電壓穩定地拉低，讓PMOS正常開啟，同時保證反向電流大于反向漏電流，不然二極管反向導通。

D9，D10作用：防止電壓倒灌

D9, D10的選擇一定要符合規格。注意二極管的壓降，以及反向電流。

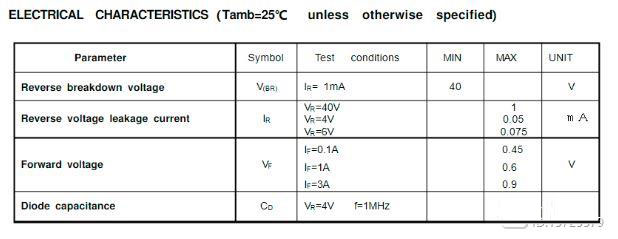

各個型號的器件規格，D9:1N5819W 和 D10 1N5819

分別是兩個肖特基二極管，1N5819是一種二極管型號，屬于肖特基二極管類型，有引腳數2個，峰值電流為25A，工作溫度范圍是-65°C~ +125°C。1N5819的金屬硅交界處多數載流子傳導。

1N5819的特點是速度超快（開關損耗低），壓降特低（電壓損耗低），不過耐壓也低，通常少于60V，適用于低壓（《=12V）開關電源。

二極管類型:肖特基二極管

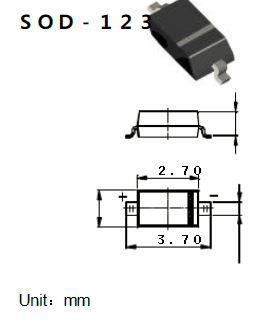

外徑:2.7mm

正向壓降:1A 時候為0.6V

正向平均可持續電流:1A

峰值電流:25A

表面安裝器件:軸向引線

1N5819是肖特基二極管，反向耐壓40V，額定正向電流1A，可以用指標高于它的肖特基二極管如1N5822（40V/3A）、MBR150（50V/1A）、MBR160（60V/1A）等來代替。

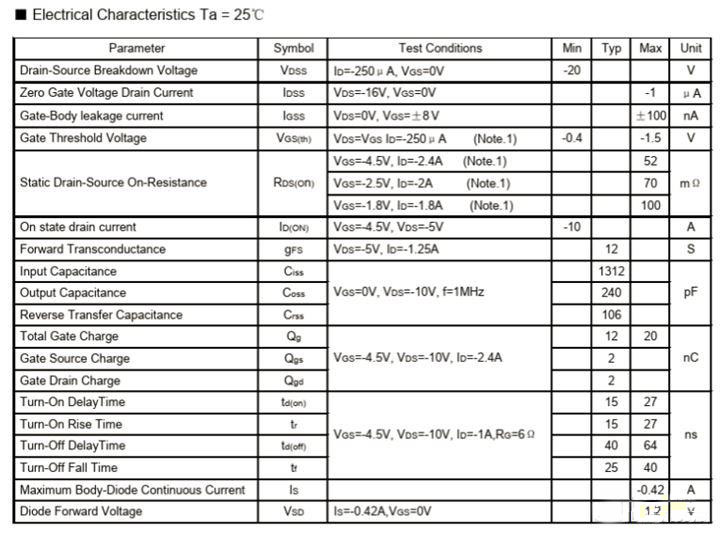

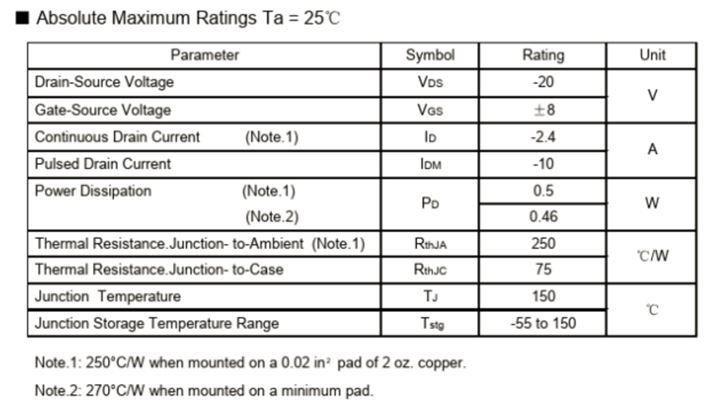

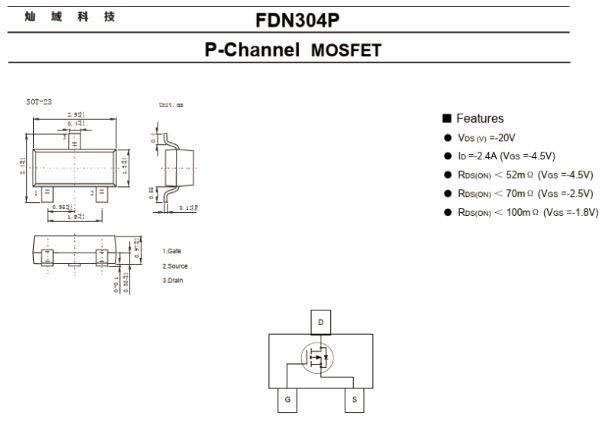

再看下晶體管MOS管的規格
