結型場效應管源極跟隨器設計解析

結型場效應管源極跟隨器的特點是輸入阻抗特別高，輸出阻抗低，電壓放大倍數近似為1。所以，在測量儀器的輸入端，常采用場效應管源極跟隨器作阻抗變換。

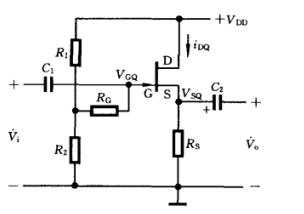

下圖為結型場效應管源極跟隨器的典型電路。采用電阻分壓偏置電路，再加上源極電阻Rs 產生很深的直流負反饋，因此，電路的穩定性很好。

結型場效應管源極跟隨器

電路的靜態工作點及基本關系式如下：

關系式

當gmRs>> 1 時，Av~=1 。若源極輸出器接負載電阻Rl,則

關系式

式中，R's=Rs//Rl .

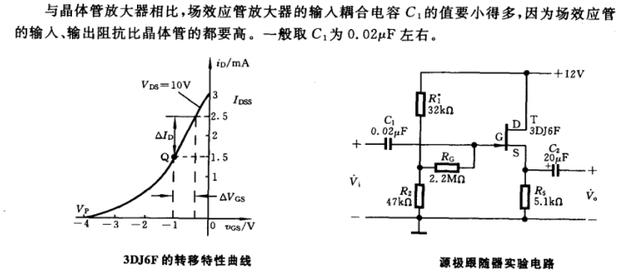

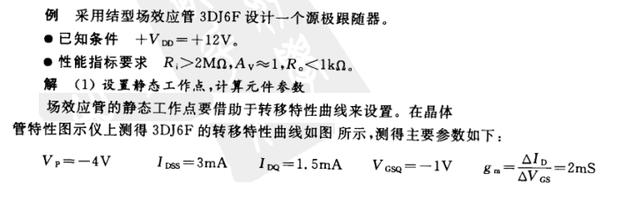

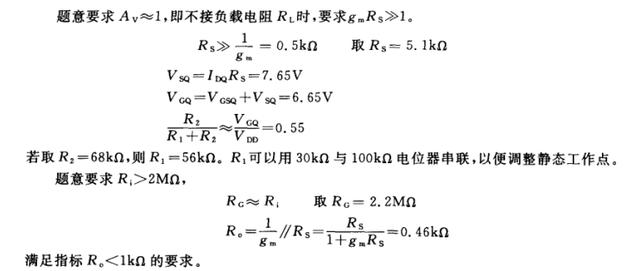

>>>>設計舉例：

1

2
