電路識圖之場效應管引腳識別-檢測-選配方法

一、場效應管引腳識別方法

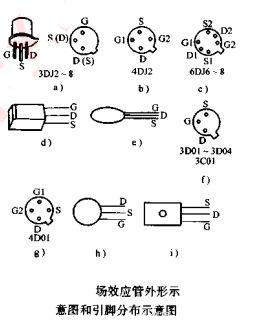

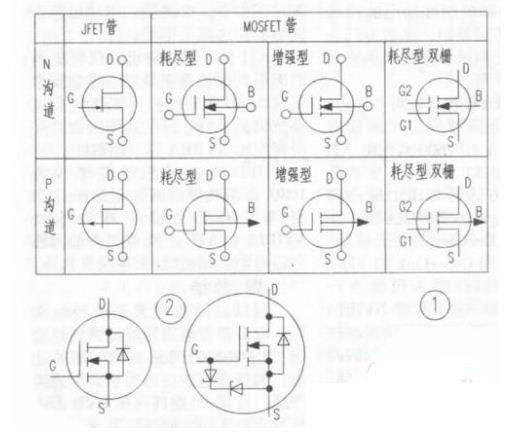

用萬用表歐姆檔可以分辨引腳，根據引腳分布規律也可以分辨各引腳，下圖所示是常見結型場效應管和絕緣柵場效應管封裝形式及引腳分布示意圖。

場效應管主要有三種封裝形式：一是金屬封裝，二是塑料封裝，三是環氧封裝。

a)所示是金屬封裝的三根引腳場效應管，在管殼上有一個凸起，將引腳朝上，從突出尖開始順時針方向依次為D,S,G極，其中D，S極可互換。

b)所示是金屬封裝的雙柵結型場效應管，管殼上也有突出尖，引腳朝上，以該尖開始順時針方向依次為D,G1,S,G2。

c)所示是金屬封裝的結型場效應對管，管殼上也有突出尖，引腳朝上，以該尖開始順時針方向依次為S1，D,G1,S2,D2，G2。

d)所示是塑料封裝的結型場效應管，在識別引腳時，將切面朝向自己，引腳向下，此時從左向右依次為S,D,G

e)無偶視為環氧封裝的結型場效應管，引腳分布見圖中所示。

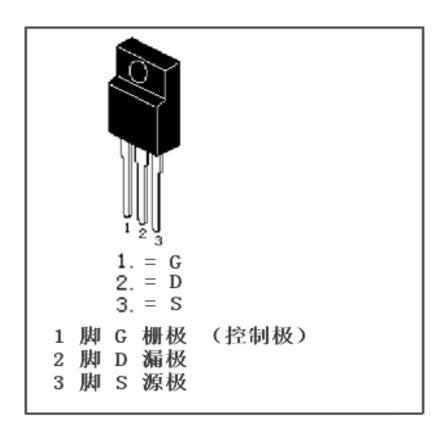

f)，g)，h)，i)是幾種常見的絕緣柵場效應管的封裝形式及引腳分布示意圖。依次為金屬封裝的絕緣場效應管，單柵場效應管，雙柵場效應管，環氧封裝絕緣柵場效應管，塑料封裝絕緣柵場效應管

二、引腳分辨方法

對于結型場效應管，可利用萬用表的RX1K檔分辨出場效應管的各引腳，具體方法是：先用紅表筆搭任一根引腳，黑表筆接另兩根引腳，測得兩個電阻值。然后，紅表棒再搭一根引腳，黑表筆接另兩根引腳再測得兩個電阻值。紅表棒再搭第三根引腳，黑表筆接另兩根引腳再測得兩個電阻值。

上述三次測量中，必有一組的兩個阻值均為無窮大，或均為5 10K歐姆。那么，紅筆所接引腳為柵極，若兩次阻值均為無窮大，則可以說明該管是N溝道結型場效應管，若兩個阻值均為5~10K歐姆，則說明是P溝道結型場效應管。

找出柵極后，由于源、漏極結構是相似的可以互換使用。

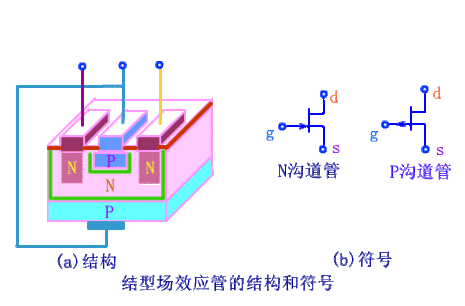

上述檢測原理是利用G極和S極之間，G極和D極之間為一個PN結的結構，利用PN結的正、反向電阻相差很多的特點來分辨出柵極和N溝道或P溝道。

對絕緣柵場效應管則不能用上述方法進行引腳的分辨檢測，否則將損壞管子。

三、場效應管的檢測方法

對于結型場效應管可以用萬用表進行質量的簡單判別，方法是：紅表筆接?xùn)艠O，黑表筆分別接另兩個引腳，測量一次獲得兩個電阻值，對N溝道場效應管應均為無窮大，對P溝道場效應管而言，應均為5~10K歐姆。

然后，黑表筆接?xùn)艠O，紅表筆接另兩個引腳，再測得兩個電阻值。對N溝道場效應管而言，應均為5~10K歐姆，對P溝道場效應管而言，應均為無窮大。這樣，便能說明管子基本正常。若在檢測中不符合上述檢測結果，則說明管子已經損壞了。

對于絕緣柵場效應管不能用上述方法進行檢測。

四、場效應管的選配方法

場效應管的選配應盡可能考慮同型號管子代用，在無法配到原型管子時，選配中應注意以下幾點：

1、結型、絕緣柵型之間不可直接代用，N溝道，P溝道之間不可直接代用；

2、管子的主要參數接近或優于原型號管，主要是管子的最大耗散功率PDM，G和S極間的最大反向電壓等。

3、在引腳分布不符時，可用套管套在引腳上交叉連接；

五、場效應管操作中注意事項

場效應管容易損壞，使用中操作不當便會損壞管子，特別是絕緣柵場效應管更容易損壞。

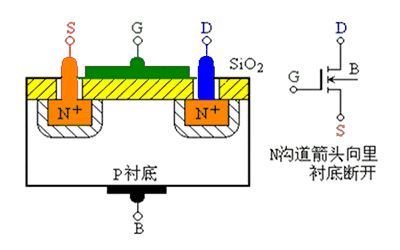

在焊接時，電烙鐵的外殼要接保護性地線，以防止漏電和感應而擊穿管子，并做好散熱工作，對絕緣柵場效應管，柵極特別容易擊穿，這是因?yàn)闁艠O處于高度絕緣狀態，柵極與襯底之間相當于一個容量很小的電容器，由于容量小，只要感應少量電荷，電壓便會很高，加上柵極高度絕緣，輸入阻抗高，電荷不易放掉，很容易將絕緣層擊穿。

在使用、焊接絕緣柵場效應管時，要注意以下幾個方面

1、電烙鐵外殼要可靠接地，或在焊接時拔掉電烙鐵插頭，焊接時先焊接S極，后焊接G極，再焊接D極，對于三根引腳已用導線短接的管子，先將各引腳焊好后，再解除繞在引腳上的導線。

2、在焊接之前，必須搞清楚管子的各引腳，做到一次性焊入電路便能成功，切不可做出焊錯引腳的事情。

3、對于內部無保護措施的管子，在存放時三個電極要短接在一起，關鍵是不要讓柵極懸空。

4、用來進行檢測場效應管的儀器，外殼應接保護性地線。
