串聯逆變電路中的必要性與特點介紹

具有串聯諧振式負載的逆變電路。生產中用以構成靜止式中頻加熱電源。接下來給大家介紹一下串聯逆變電路中可以不必用可控整流橋嗎以及串聯逆變電路的特點是什么。

1.串聯逆變電路中可以不必用可控整流橋嗎

串聯逆變電路的直流電源可以用不控整流電路實現，因而主電路較為簡單。為了調節逆變輸出功率和實現故障保護,在并聯逆變電路中必須采用可控整流電路,而在串聯逆變電路中上述兩種功能均可用其他方法實現，因而可采用不控整流電路。 　應用領域 　和并聯逆變電路一樣，串聯逆變電路可用以構成靜止式中頻加熱電源。它具有主電路簡單、起動性能好的優點，但負載適應性較差，故只適用于負載變化不大但又需要頻繁起動的場合。

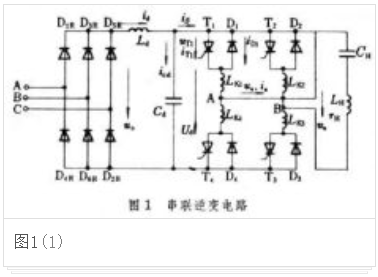

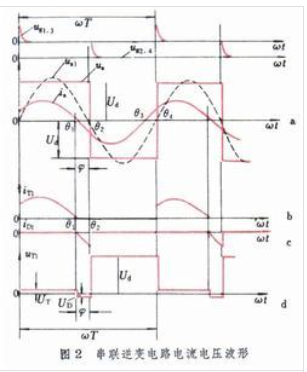

LH代表含有加熱工件的感應線圈。為了提高負載端功率因數，用負載補償電容CH與LH相串聯，組成串聯諧振式負載電路。其固有諧振角頻率可近似表示為由串聯諧振電路分析可知，若外加電源的角頻率ω=ω0，電路處于諧振狀態并呈純阻性；若ω〈ω0,則電路因處于低端失諧而呈容性。 　圖1中逆變主電路采用橋式結構，橋中每一導電臂由普通晶閘管及反并聯二極管組成。當T1T3（或D1D3）導通而T2T4（或D2D4）阻斷時,逆變輸出電壓ua=Ud；當T2T4（或D2D4）導通而T1T3（或D1D3）阻斷時，ua=-Ud。當橋對角線開關元件（T或D）輪番通斷時，u0為交變方波，其幅值為Ud，重復頻率則取決于T1～T4的門極控制脈沖，uа波形如圖1a。串聯逆變電路　當門極脈沖ug的重復角頻率ω〈ω0時，正弦負載電流iа超前于負載電壓uа 的基波分量 ua1一個角度φ。因此在圖1b中當ωt=θ1時，iа=0，ug2、4=0，uа=Ud，因此T2和T4不能導通,而是D1和D3相繼導通，D1的正向導通壓降Ug作為 T1的反壓。當φ>ωtq（tq為晶閘管關斷時間）時，T1便可靠關斷。

2.串聯逆變電路的特點是什么

串聯逆變電路有兩個特點：①直流電源為電壓源，逆變入端并聯大電容 Cd,因而入端電壓 ud平穩連續（見電壓型逆變電路）;②負載是處于低端失諧的串聯諧振電路，呈容性，故可采用負載換流方式（見負載換流式逆變電路）。因此，串聯逆變電路又稱負載換流式電壓型逆變電路。
