場效應管的代換規則跟互換介紹

MOS管的N溝道與P溝道之間的關系

純半導體的導電性能很差，但是可以通過加入一些特殊的雜質增強其導電能力。N型MOSFET會引入額外可移動的負電荷（電子），此時為N型（N溝道）參雜，在N型MOSFET中電子為多數載流子，空穴為少數載流子。P型MOSFET在半導體中產生帶正電荷的空穴，此時為P型（P溝道）參雜，在P型MOSFET中空穴為多數載流子，電子為少數載流子。

MOS管P管N管區分方法

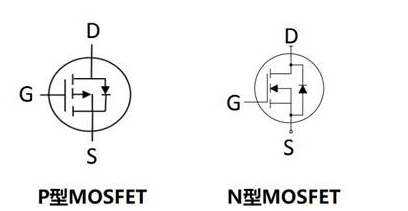

P型MOSFET和N型MOSFET的結構如下圖所示：

從這兩張圖的對比可知，對于P型MOSFET，其寄生體二極管的陽極與漏極相連，陰極與源極相連；而對于N型MOSFET，其寄生體二極管的陽極與源極相連，陰極與漏極相連。P型MOSFET和N型MOSFET的體二極管的陰陽極連接剛好相反。因此P型MOSFET和N型MOSFET，雖然從外觀上無法區分，但是用萬用表測試其寄生體二極管的陰陽極與漏源極的連接關系，便可區分開來。

另外一種區分MOSFET是P型還是N型的方法是看開通該MOSFET，門極對源極是需要正電平還是負電平。

對于N型MOSFET，若要將其開通，需要門極對源極（VGS）加一個正電壓（該電壓需要高于該MOSFET的門限電壓），例如+10V。而對于P型MOSFET，如要將其開通，需要門極對源極（VGS）加一個負電壓（該負電壓需要低于該MOSFET的門限電壓），例如-10V。

n溝道場效應管和p溝道場效應管能互換嗎

可以互換，但是要確保它們的參數（如電壓、電流、功率等）相同，否則可能會導致電路故障。

場效應管的代換規則

1、場效應管的代換只需大小相同，分清N溝道和P溝道即可。

2、場效應管的代換中，功率大的場效應管可以代換功率小的場效應管。

3、場效應管的代換中，最好原值代換。
