場效應管組成的推挽電路與工作原理介紹

1、P-MOS 管和 N-MOS管組成的推挽電路

推挽電路是由兩個三極管或MOSFET，以推挽方式存在于電路中，電路工作時，兩只對稱的開關管每次只有一個導通，所以導通損耗小、效率高、既提高電路的負載能力，又提高開關速度。

芯片的GPIO具有了“推挽輸出”和“開漏輸出”兩種模式，現在來分析下推挽輸出原理。

推挽電路

2、工作原理

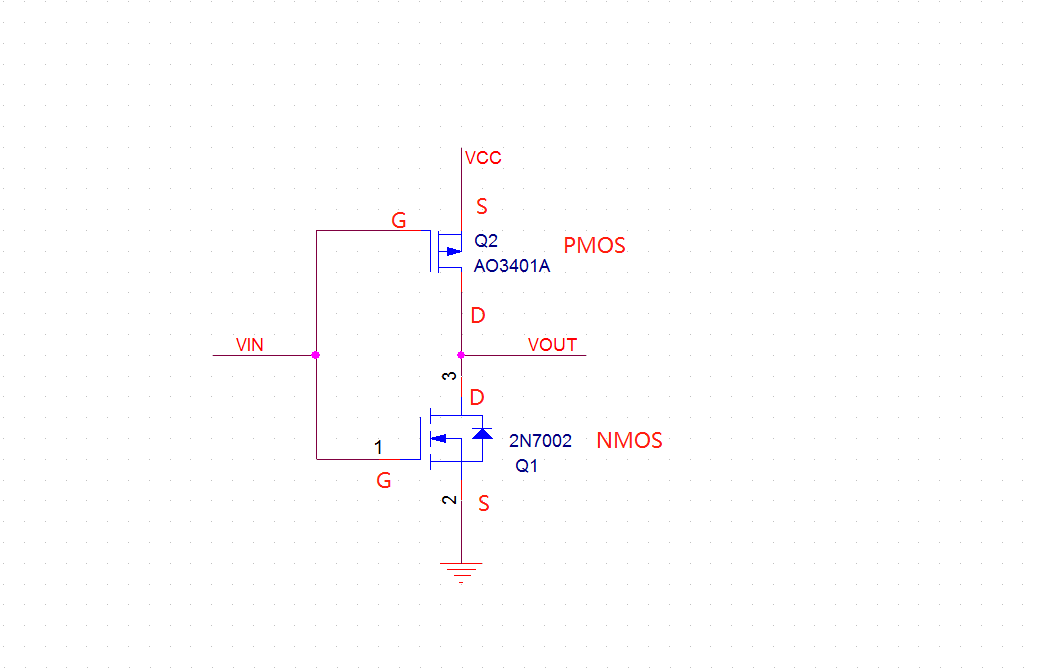

VOUT為GPIO口的輸出，當VIN為高電平時，上邊的PMOS管截止，NMOS管導通，對外VOUT輸出低電平

當VIN為低電平時，上邊的PMOS管導通，NMOS管截止，對外VOUT輸出高電平

兩個MOS管只有一個導通，當引腳高低電平切換時，兩個管子輪流導通，P 管負責灌電流，N 管負責拉電流，使其負載能力和開關速度都比普通的方式有很大的提高。
