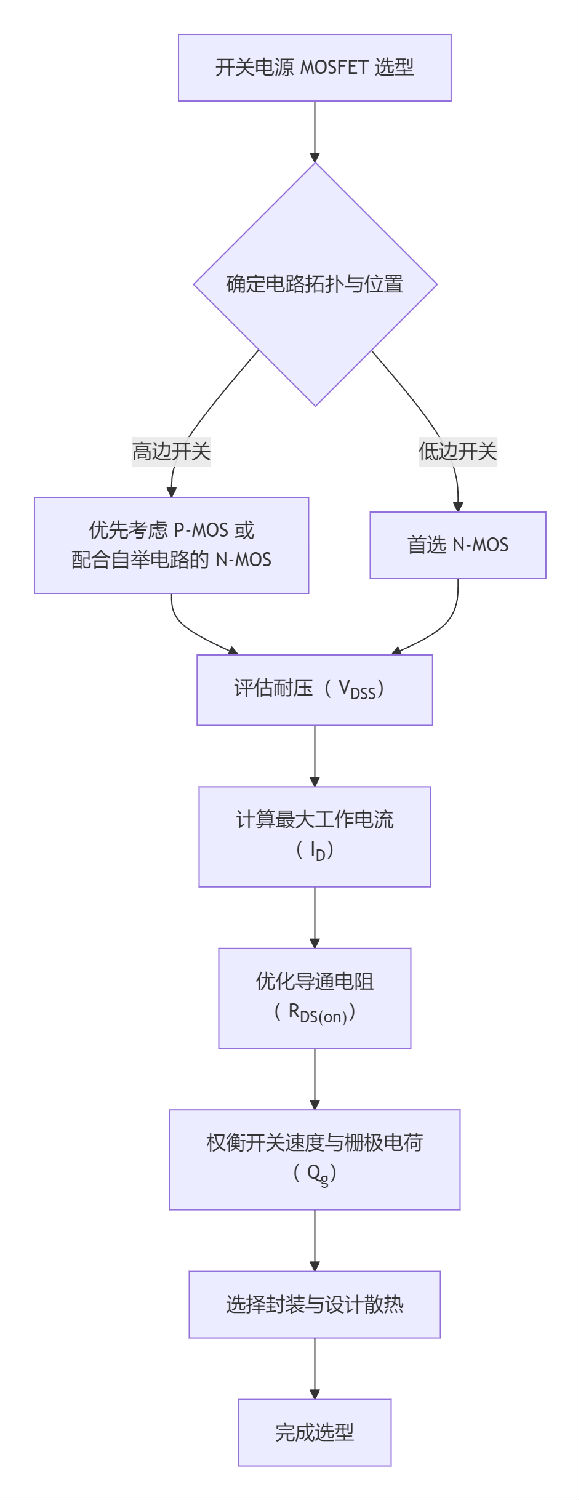

首先，我們通過以下流程圖快速把握為開關電源中的MOSFET選型的核心步驟與關鍵參數考量：

這份流程圖展示了選型的核心路徑，而成功的選型依賴于對以下幾個關鍵參數的精準把握：

漏源擊穿電壓（VDS/VDSs）：指MOSFET能承受的最大電壓。選型時，必須在電路最大電壓（包括尖峰電壓）基礎上預留至少50%的余量。例如，12V輸入的系統，建議選擇VDS大于18V的型號。

最大連續漏極電流（ID）：指MOSFET能安全通過的最大平均電流。選型時，需根據負載電流計算，并預留30%-50%的余量，同時考慮高溫下電流能力會下降的情況。

導通電阻（RDS(on)）：指MOSFET導通時的等效電阻，它直接決定導通損耗。應選擇在系統驅動電壓下RDS(on)足夠小的型號，但需注意，RDS(on)越小通常意味著成本和柵極電荷（Qg）可能更高。

柵極閾值電壓（VGS(th)）與柵極電荷（Qg）：VGS(th)是MOSFET開啟的門檻，而Qg則反映了驅動MOSFET開關需要注入多少電荷，它直接影響開關速度和驅動電路的電流需求。Qg越大，開關損耗通常也越大，對驅動電流要求也越高。

封裝選擇：封裝大小直接影響散熱能力。小功率或空間緊湊場景可選SMD貼片封裝（如SO-8）；中高功率場景需選用通孔插件封裝（如TO-220、TO-247），并可能需加裝散熱片。

驅動電路設計要點

選好MOSFET后，一個合適的驅動電路至關重要。驅動電路的核心任務是快速、干凈、可靠地對MOSFET的柵源電容進行充放電。
