單結晶體管的符號形狀介紹

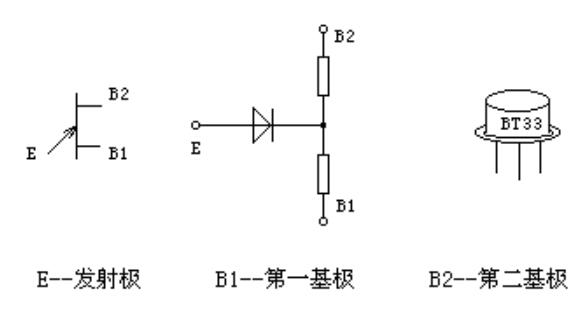

單結晶體管也稱為雙基極二極管，其符號和形狀如圖所示。

單結晶體管的符號形狀

判斷單結晶體管發射極E的方法是將萬用表置于R*100或R*1K，黑色表連接假想發射器，紅色表連接其他兩個極，當有兩個時，低電阻，黑電表連接。單結晶體管的發射極。

通過將萬用表放在R*100或R*1K中，將發射器與黑色筆連接，并將紅色筆連接到另外兩個極來判斷單結晶體管B1和B2。在兩次測量中，電阻很大，為紅色。儀表連接到B1極。

應當注意，上述區分B1和B2的方法不一定適用于所有單結晶體管，并且各個管的E-B1之間的正向電阻值很小。但是，在實際使用中準確確定哪個極是B1和哪個極是B2并不是特別重要。即使B1和B2反轉，管也不會受到損壞，只會影響輸出脈沖的幅度（單結晶體管用作脈沖發生器）。當發現輸出的脈沖幅度很小時，只要使用原始假定的B1和B2?？梢哉{整它。
