2023-05-25 瀏覽:-電路分析:PMOS開關電路介紹
概述
負載開關電路日常應用比較廣泛,主要用來控制后級負載的電源開關。此功能可以直接用IC也可以用分立器件搭建,分立器件主要用PMOS加三極管實現。本文主要討論分立器件的實現的細節。
電路分析

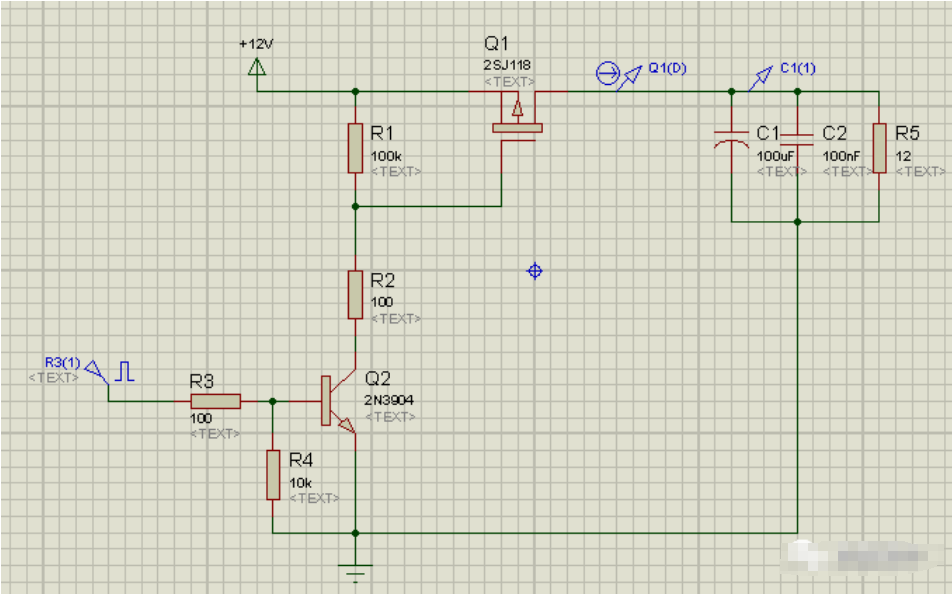

如下圖所示R5模擬后級負載,Q1為開關,當R3端口的激勵源為高電平時,Q2飽和導通,MOS管Q1的VGS
提出問題
當Q1導通上電瞬間電容兩端電壓不能突變會出現很高的沖擊電流。此電流很可能會損壞MOS管或者觸發前級電源的過流保護,所以此沖擊電流并不是我們想要的。接下來給R3端口加單脈沖激勵源,觀察Q1(D)處的沖擊電流。

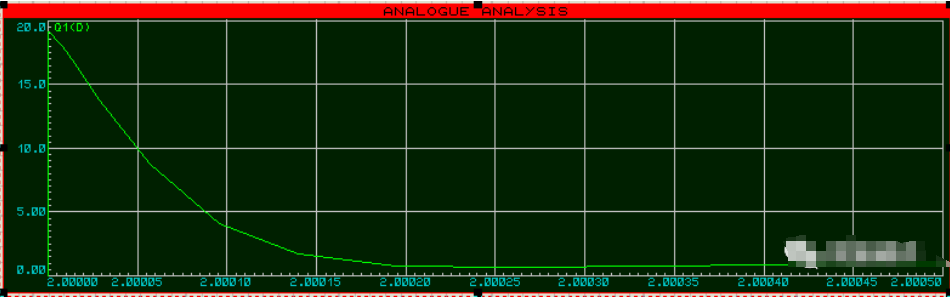

通過仿真觀察電流記錄數據圖表發現Q1(D)處的電流峰值為約20A,穩態電流為1A。峰值較大給電路造成很大壓力,接下來我們要想辦法將此沖擊電流降下來,保障電路的安全。
故障分析

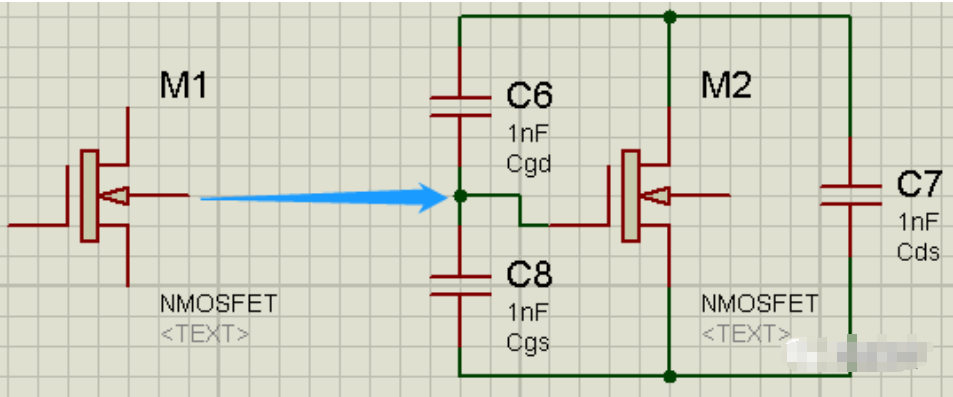

MOS的可以等效成下圖右側的電路模型,
輸入電容Ciss=Cgs+Cgd,
輸出電容Coss=Cgd+Cds,
反向傳輸電容Crss=Cgd,也叫米勒電容

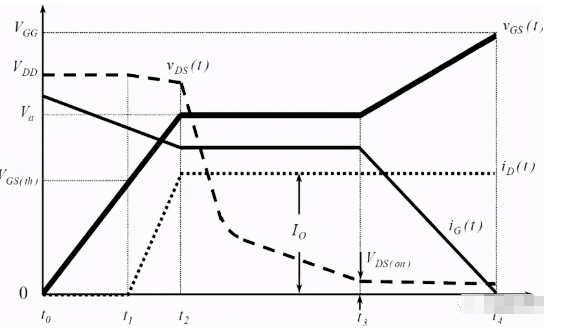

MOS的啟動波形
t0—t1階段
這個過程中,驅動電流ig為Cgs充電,Vgs上升,Vds和Id保持不變。一直到t1時刻,Vgs上升到閾值開啟電壓Vg(th)在t1時刻以前,MOS處于截止區。
t1—t2階段
t1時刻,MOS管開始導通,Id開始上升了。這個時間段內驅動電流仍然是為Cgs充電,Id逐漸上升,在上升的過程中Vds會稍微有一些下降,這是因?yàn)橄陆档膁i/dt在雜散電感上面形成一些壓降。
t2—t3階段
從t2時刻開始,進入米勒平臺時期,米勒平臺就是Vgs在一段時間幾乎維持不動的一個平臺。此時漏電流Id最大。且Vgs的驅動電流轉移給Cgd充電,Vgs出現了米勒平臺,Vgs電壓維持不變,然后Vds就開始下降了。
t3~t4階段
當米勒電容Cgd充滿電時,Vgs電壓繼續上升,直至MOS管完全導通。
從上述周期看出MOS管開啟過程主要受Cgs和Cgd共同影響。如果延長開啟過程主要是延長t1—t2階段和t2—t3階段,在負載確定的情況下主要是增大Cgs和Cgd等效電容來實現。
仿真實踐

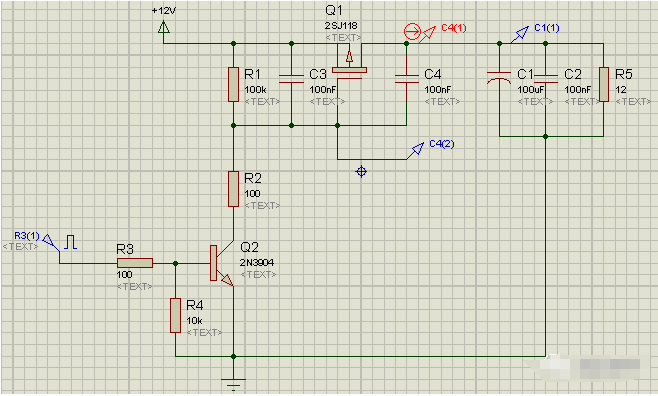

在原有電路中加入C3和C4 100nF電容

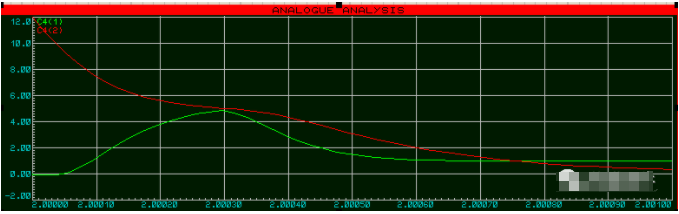

仿真得出啟動時電流波形為,其中紅線為Q1的Vgs波形綠線為C4(1)測到的啟動電流波形
明顯對比之前不加C3、C4電容時啟動沖擊電流波形峰值下降,開通時間變長,并且尖峰后移。
調整C3和C4的值為1000nf時,效果更加明顯
實驗結論
實驗得出增加MOS的Cgs和Cgd可實現開通緩啟動功能,保護MOS不受到?jīng)_擊損壞。
