電路分享：三極管和二級管倍頻電路原理

01原理

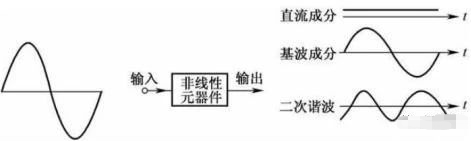

原理：原理當頻率為交流信號，輸入到非線性元件二極管三極管時，將原有正弦波信號將會產生直流、基波分量、二次三次高次諧波分量，再通過選頻網絡將需要的頻率段選出，這樣就能得到倍頻想要的頻段信號。

02二極管倍頻

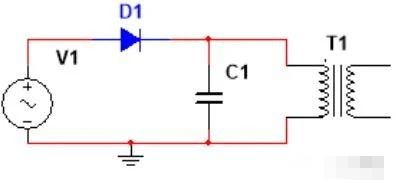

二極管倍頻電路：在交流信號通過二級管時，二極管的通斷會產生新的諧振頻率信號，f、2f、3f等高次諧波。當選擇3f為目標信號，那這些信號一起通過C1和T1形成選頻電路時，對于3f信號來說該電路相當于一個很大的電阻，所以選頻電路兩端的變壓器兩端得到一個3f信號的高電壓，其他信號則旁路到地，然后變壓器上的3f信號，可升壓或降壓到次級輸出到后端電路。

03三極管倍頻

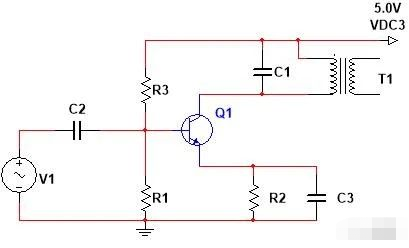

三極管選頻電路：它與二級管選頻網絡原理類似，信號先經過電容到三極管的基極，這些信號再經過三極管放大后從集電極輸出，利用三級管的通斷，產生各種諧波。再通過C1和T1組成的并聯諧振電路進行選頻，將需要的2倍頻或者3倍頻等選出來，T1的初級線圈形成需要信號的高電壓，最后通過變壓器次級線圈輸出給后端電路。
