電路圖中電源和接地介紹

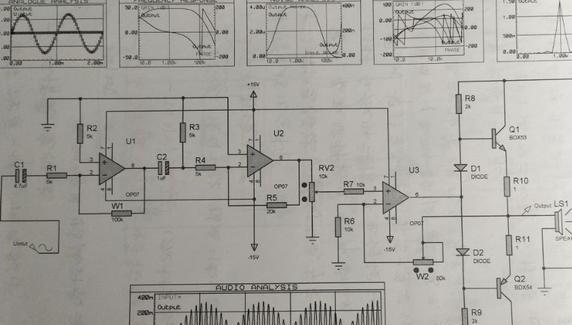

我們常見的電路圖主要有兩大類，一類是電氣電路圖，它屬于強電電路；另一類是電子電路圖，它屬于弱電電路。那么以上兩大類電路如果要正常工作必須要形成各自的回路，也就是說要有各自的VCC（電源）部分和GND（接地）部分。下面我就針對以上兩大類電路來簡單說說電源和接地的問題。

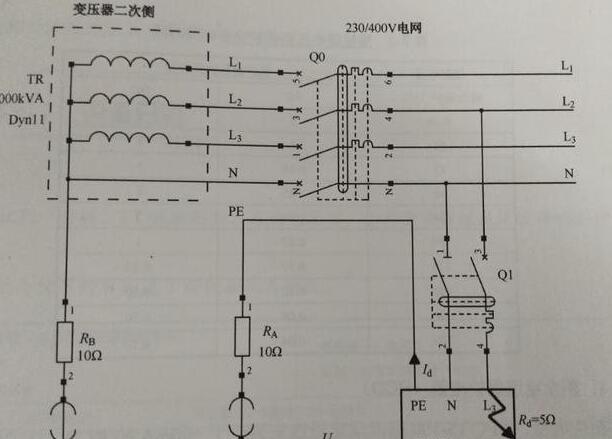

先說強電電路上的電源和接地問題，在強電電路中其電源一般用火線L（相線）表示，而地線相對比較復雜些，它可分為工作接地和保護接地兩種，工作接地是為了使電路能正常工作，利用大地作為電流回路，一般用N表示；保護接地主要是為了預防人身觸電的發生或者設備的安全而設置的，一般用PE表示；另外還有一種情況就是當用一根導線既作工作接地線用又作為保護線用的話我們就用PEN表示

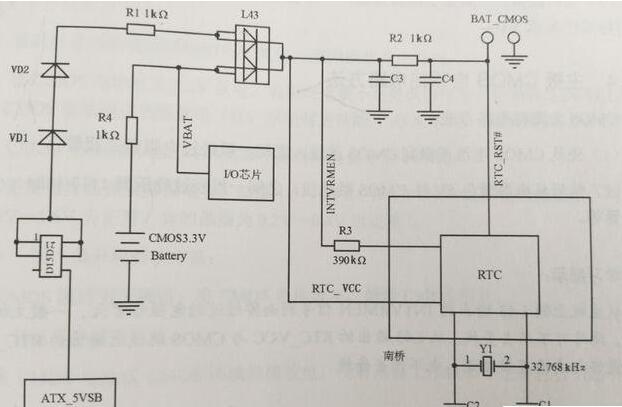

另一種就是在電子電路中的電源和接地的符號表示，這種情況相對比較簡單，只是所用表示的符號有多種表示方法，除了正電源用VCC表示外，有時還用UCC、VDD、5VSB、3VSB等表示。只是后者表示正電源的具體數值；接地除了用GND表示外，另外還用VSS、USS、DGND（數字電路接地）、AGND（模擬電路接地）等來表示。

對于電源和接地的連接需要全面考慮，特別是接地的處理更要慎重，處理不好會使電子系統受到干擾。在電子電路中接地比較多，有數字地、模擬地、信號地等，我們不能簡單地把它們統統接在一起，而是分類進行接地。比如交流地和信號地要分別連接，避免把兩種接地行成閉環回路；還有就是在高頻電子電路中，在進行接地連接時，最好要就近多點接地處理。這些不僅是為了系統能形成回路進行工作也是為了抗干擾進行處理的一種形式。所以接地在弱電電路中是十分重要的。
