硬件行業里面最主要的就是上電，供電，穩定工作。下面分享解說一個工作中常用的電源掉電檢測電路，學習電路，加深理解。

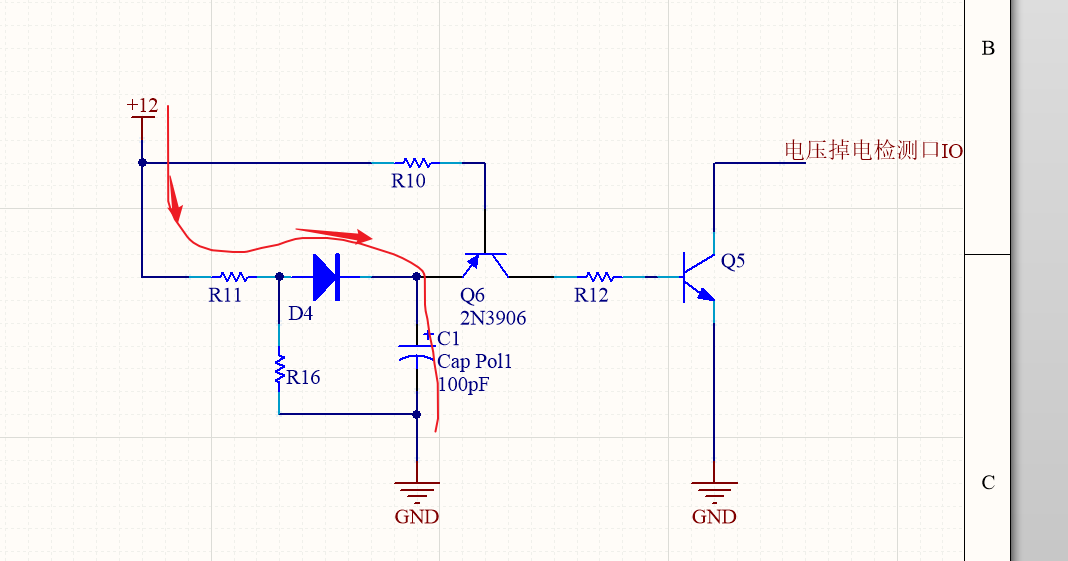

上電

當電源打開以后，這個電源電壓檢測開始上電準備工作，12V電源供電，電流經過R11,D4,給電容C1充電。充電結束后，可以算出來這個電容的電壓。充電結束后，利用電阻R11與R16的分壓比關系，得出D4Z左邊電壓為R16/(R11+R16)*12=U1,因此電容電壓為（U1-0.7）V左右。此時掉電檢測口是高電平。

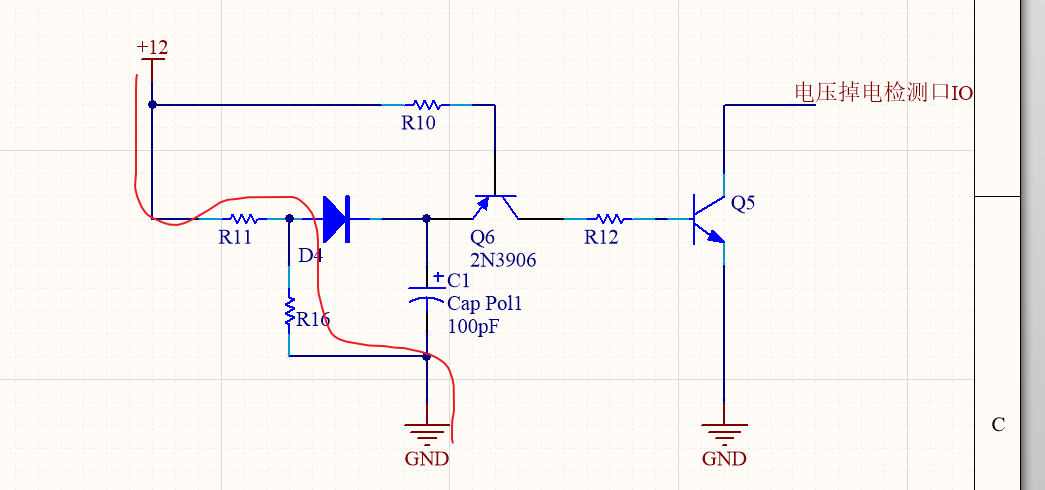

穩定檢測

當電容充電結束以后，此電路處于一種穩定狀態，電源穩定在12V,三極管Q6的基極也為12V,電容電壓為R16/(R11+R16)*12-0.7V左右，由于Q6基極電壓12V,比e極電壓都高，因此Q6截止狀態，進而Q5基極沒有電壓，因此Q5也為截止狀態。

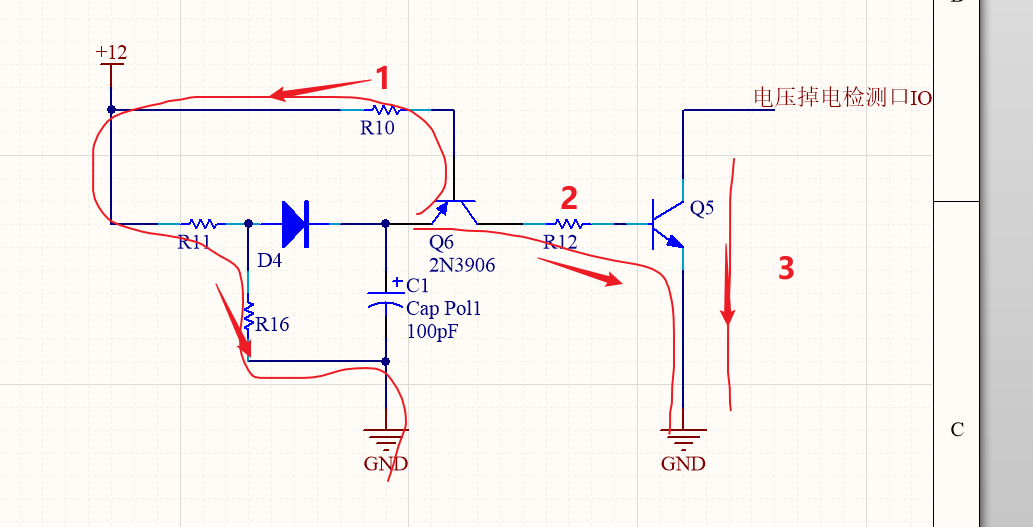

掉電檢測

當電源失效掉電以后，掉到電源電壓小于（電容電壓-0.7）V后，Q6就會被打開，C1的電經過Q6的eb極,R10,R11,R16流入到地。當Q6打開后，電容的電有一部分會經過R12，Q5的be極流入地，此時三極管Q5便會被打開。電壓檢測口的高電平就會被拉到低電平，發出警報信號。
