電源是將其它形式的能轉換成電能并向電路（電子設備）提供電能的裝置。電源自“磁生電”原理，由水力、風力、海潮、水壩水壓差、太陽能等可再生能源，及燒煤炭、油渣等產生電力來源。常見的電源是干電池（直流電）與家用的110V-220V 交流電源。電源有哪幾種？下面就給大家介紹一下電源的分類主要有哪些。

1、AC/DC與DC/DC

AC/DC是開關電源的其中一類。該類電源也稱一次電源——AC是交流，DC是直流，它，經過高壓整流濾波得到一個直流高壓，供DC/DC變換器在輸出端獲得一個或幾個穩定的直流電壓，功率從幾瓦－幾千瓦均有產品，用于不同場合。

AC/DC電源管理芯片變換是將交流變換為直流，其功率流向可以是雙向的，功率流由電源流向負載的稱為“整流”，功率流由負載返回電源的稱為“有源逆變”。

AC/DC變換器輸入為50/60Hz的交流電，因必須經整流、濾波，因此體積相對較大的濾波電容器是必不可少的，同時因遇到安全標準（如UL、CCEE等）及EMC指令的限制（如IEC、、FCC、CSA），交流輸入側必須加EMC濾波及使用符合安全標準的元件，這樣就限制AC/DC電源體積的小型化。

DC/DC電源指直流轉換為直流的電源，從這個定義上看，廣義的DCDC表示只要是直流轉直流都叫DCDC，LDO（低壓差線性穩壓器）芯片也應該屬于DC/DC電源。但是約定俗成的定義是：一般只將直流變換到直流，且這種轉換方式是通過開關方式實現的電源稱為DC/DC電源。

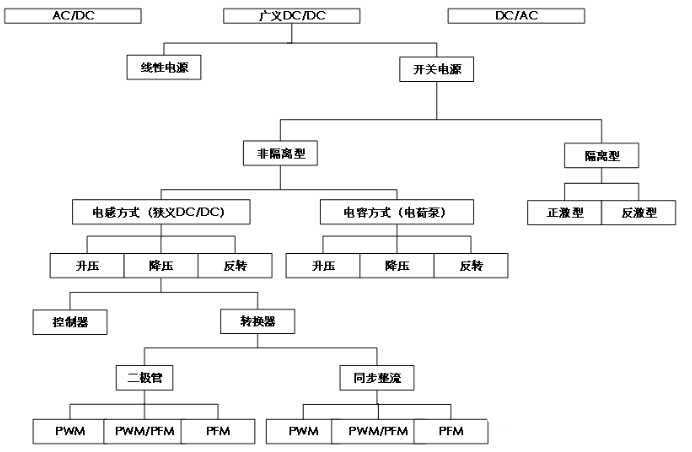

電源的分類1

2、線性電源與開關電源

線性電源的調整管工作在放大狀態，因而發熱量大，效率低（與壓降多少有關），需要加體積龐大的散熱片。實現AC/DC時，還需要同樣也是大體積的工頻變壓器，當要制作多組電壓輸出時變壓器會更龐大。

開關電源的調整管工作在飽和和截至狀態，因而發熱量小，效率高。AC/DC電源省掉了大體積的變壓器。但開關電源輸出的直流上面會疊加較大的紋波，在輸出端并接穩壓二極管可以改善，另外由于開關管工作時會產生很大的尖峰脈沖干擾，也需要在電路中串連磁珠加以改善。相對而言線性電源就沒有以上缺陷，它的紋波可以做的很小（5mV以下）。

開關電源通過不同的拓撲結構可以實現，降壓、升壓、升降壓。而線性電源只能實現降壓。

3、普通電源與特種電源

電源分為普通電源和特種電源兩類。

普通電源

又可細分為：PC電源、整流電源、定制電源、加熱電源、焊接電源/電弧電源、電鍍電源、開關電源、逆變電源、交流穩壓電源、直流穩壓電源、DC/DC電源、通信電源、模塊電源、變頻電源、UPS電源、EPS應急電源、凈化電源、網絡電源、電力操作電源、適配器電源、線性電源、電源控制器/驅動器、功率電源、其他普通電源、逆變電源、參數電源、調壓電源、變壓器電源。

特種電源

特種電源又可細分為：岸電電源、安防電源、高壓電源、醫療電源、軍用電源、航空航天電源、激光電源、其他特種電源。

特種電源即特殊種類的電源。所謂特殊主要是由于衡量電源的技術指標要求不同于常用的電源，其主要是輸出電壓特別高，輸出電流特別大，或者對穩定度、動態響應及紋波要求特別高，或者要求電源輸出的電壓或電流是脈沖或其它一些要求。

4、隔離電源與非隔離電源

電源的隔離與非隔離，主要是針對開關電源而言，業內比較通用的看法是：

1）隔離電源：電源的輸入回路和輸出回路之間沒有直接的電氣連接，輸入和輸出之間是絕緣的高阻態，沒有電流回路。

2）非隔離電源：輸入和輸出之間有直接的電流回路，例如，輸入和輸出之間是共地的。

電源的分類2

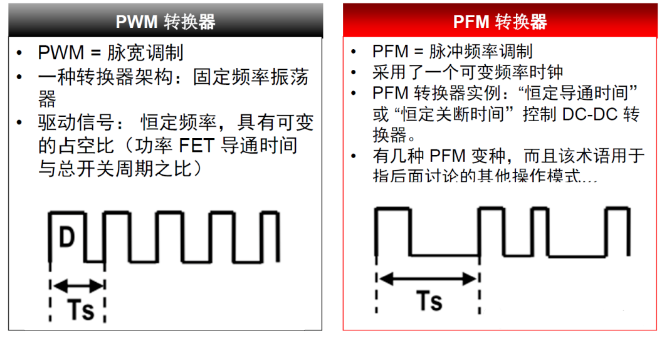

5、PWM和PFM

①脈沖寬度調制(PWM)

脈寬寬度調制式（PWM）開關型穩壓電路是在控制電路輸出頻率不變的情況下，通過電壓反饋調整其占空比，從而達到穩定輸出電壓的目的。

②脈沖頻率調制(PFM)

脈沖頻率調制(PFM)調制信號的頻率隨輸入信號幅值而變化，其占空比不變。由于調制信號通常為頻率變化的方波信號，因此，PFM也叫做方波FM。

③脈沖寬度頻率調制(PWM-PFM)

6、電荷泵

電荷泵，也稱為開關電容式電壓變換器，是一種利用所謂的“快速”(flying)或“泵送”電容(而非電感或變壓器)來儲能的DC-DC(變換器)。

主要應用包括驅動用于手機背光的白光LED和毫瓦范圍的數字處理器。

電荷泵(開關電容)IC通過利用一個開關網絡給兩個或兩個以上的電容供電或斷電來進行DC/DC電壓轉換。基本電荷泵開關網絡不斷在給電容器供電和斷電這兩個狀態之間切換。C1(充電電容)傳輸電荷，而C2(充電電容器)則儲存電荷并過濾輸出電壓。

額外的“快速電容”和開關陣列帶來多種好處。

電荷泵IC可以用作逆變器、分路器或者增壓器。逆變器將輸入電壓轉變成一個負輸出。作為分路器使用時，輸出電壓是輸出電壓的一部分，例如1/2或2/3。作為增壓器時，它可以給I/O帶來一個1.5X或者2X的增益。很多便攜式系統都是用一個單鋰離子電池或者兩個金屬氫化物鎳電池。因此當在2X模式下運行時，電荷泵可以給一般在3.3V到4.0V的范圍內工作的白光LED供應適當的正向電壓。

基本電荷泵缺少調整電路，因此實際上所有當今使用的電荷泵IC都增加線性調整或者電荷泵調制。線性調整的輸出噪音最低，并可以在更低的效率情況下提供更好的性能。而由于調整IC沒有串聯傳輸晶體管，控制開關電阻的電荷泵調制就可以提供更高的效率，并為一個給定的芯片面積(或消耗)提供更多的輸出電流。

電荷泵消除了電感器和變壓器所帶有的磁場和電磁干擾。但是，仍然有一個可能的微小噪音源，那就是當快速電容和一個輸入源或者另外一個帶不同電壓的電容器相連時，流向它的高充電電流。同樣的，“分路器”電荷泵也能在LDO上改進效率，但又不會像感應降壓調整器那樣復雜。

7、正激與反激

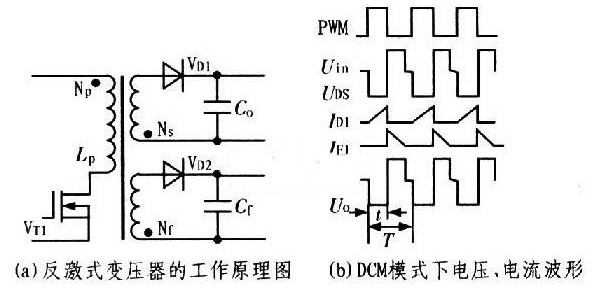

反激式：反激式開關電源是指使用反激高頻變壓器隔離輸入輸出回路的開關電源。“反激”指的是在開關管接通的情況下，當輸入為高電平時輸出線路中串聯的電感為放電狀態；相反，在開關管斷開的情況下，當輸入為高電平時輸出線路中的串聯的電感為充電狀態。

在反激電路中，輸出變壓器T除了實現電隔離和電壓匹配之外，還有儲存能量的作用，前者是變壓器的屬性，后者是電感的屬性，因此有人稱其為電感變壓器，有時我也叫他異步電感。

正激式：正激式變壓器開關電源輸出電壓的瞬態控制特性和輸出電壓負載特性，相對來說比較好，因此，工作比較穩定，輸出電壓不容易產生抖動，在一些對輸出電壓參數要求比較高的場合，經常使用。

電源的分類3
