在電源輸入端一般都需要做一個防反接電路，常見的電路有兩種：一種串聯肖特基二極管; 另一種通過PMOS管或NMOS管。

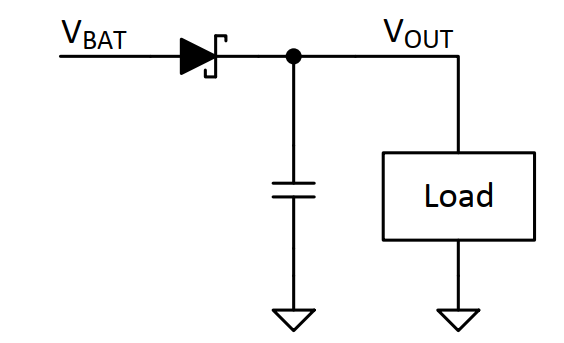

(一)使用肖特基二極管

當正確插入電源，負載電流沿二極管正向流動，如果接反，二極管將被反向偏置并且阻止反向電流，從而保護負載免受負電壓的影響;

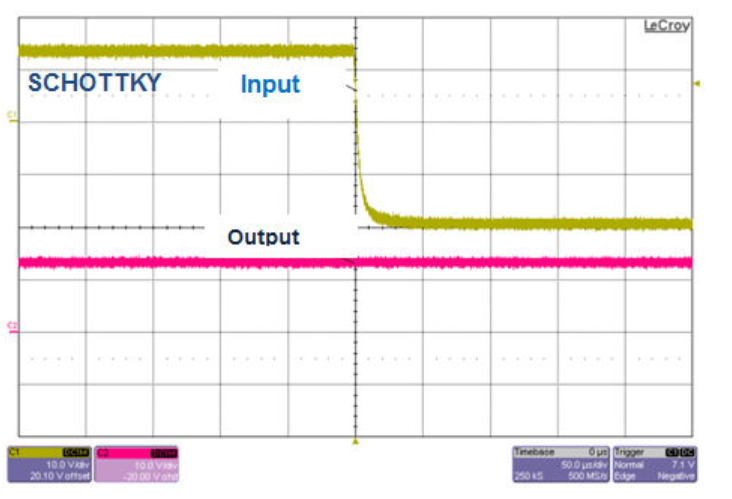

如圖所示，當12V輸入快速反轉至-20V時，輸出電壓保持不變，不會立即崩潰或跟隨負輸入;放置在輸出端的大容量電容可防止輸出立即下降，并可在輸入電源恢復之前為負載供電一小段時間

電路優缺點：

優點：

電路簡單;

始終阻斷從負載流回電源的反向電流(這個與用MOS管是有區別的)

缺點：

在較高的負載電流下，正向傳導會造成顯著的效率損失;

反向漏電流：高壓肖特基二極管的反向漏電流隨結溫升高而急劇增加，導致反向?qū)ㄆ陂g的功耗更高; 例如，額定電壓為60V的肖特基二極管STPS20M60S在150°時的反向漏電流為100mA,因此，-60V時的功耗為6W;

在使用大容量電容的系統上，啟動期間的浪涌電流會很大，要求不得超過最大二極管電流;

(二)使用MOS管

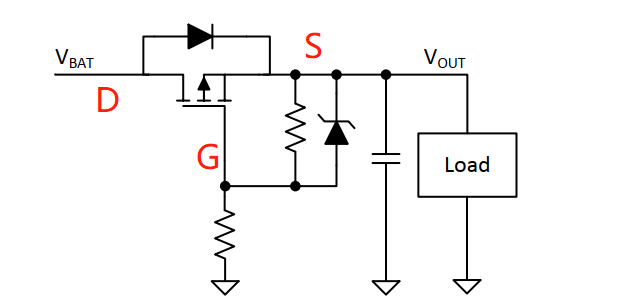

2.1PMOS管

為了降低二極管的正向壓降，可以將肖特基二極管替換為PMOS管;在電源正常工作期間，PMOS管的體二極管將被正向偏置，并導通很短的時間，直到柵極電壓被拉至源極以下時會將MOS導通;當電源極性反轉時，柵極電壓變?yōu)檎妷海OS管關斷，從而保護后級電路免受負電壓影響;

優點：功耗小

缺點：無法阻斷反向電流流回輸入端，保持電容將被放電(因?yàn)镸OS管在電源電壓接近Vth時才會關斷，而不是在電源電壓開始下降時立即關斷; 會使電容反向給電源充電，導致輸出電壓大幅下降)

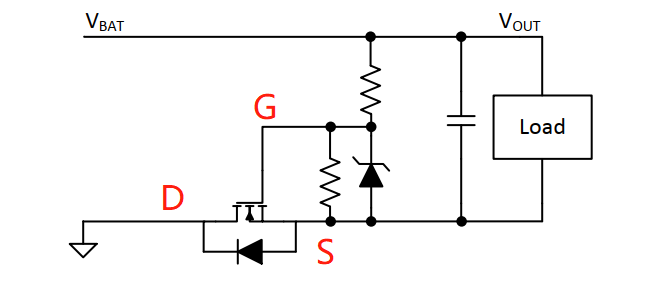

2.2 NMOS管

原理同PMOS管

電路中加入穩壓二極管的原因是MOS管的GS之間的電壓一般不能超過20V，若電源系統是24V或36V更高的，會使MOS管損壞

(三)兩種電路對比

當輸入短路期間，肖特基二極管會快速反向偏置，并阻止反向電流回流到短路的輸入端;輸出的保持電容為負載提供備用電源，使得輸出電壓下降;消除輸入短路后，負載通過肖特基二極管供電;

而PMOS管，當柵源電壓超過Vth時，PMOS管將關斷，由于缺乏反向電流阻斷功能，輸出電壓會大幅下降;
