在設計電子電路時.有時希望在合上開關后，電源延遲一會再接通。例如在有輸出的設備上，希望設備工作穩定后再輸出。在音頻放大器中，要等待放大器穩定后再接通揚聲器等等。

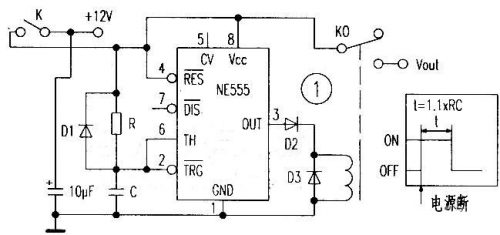

圖1就是這樣的延遲電路。使用了時基電路555作定時器，驅動繼電器，在電源開關被合上后延遲一段時間.再接通或斷開電路。延遲時間由電容器C和電阻R確定，當R=100kΩ.C=10μF時，延遲時間約1.1秒。

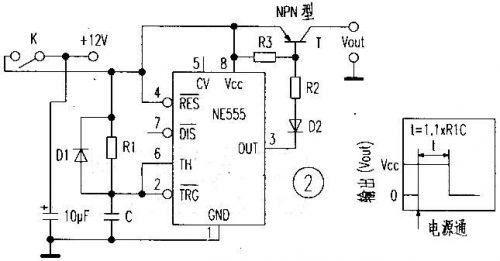

當不希望使用繼電器時，可利用晶體管來延遲直流電壓的接通.電路如圖2所示。

在圖1、圖2的電路工作時.只要手動開關K接通+12V電源.由NE555組成的單穩態電路工作，其③腳輸出高電平。在圖1電路中，由繼電器觸點K與Vout接通+12v電源供外接負載使用：在圖2電路中，當晶體管T(PNP型)導通，其Vout與+12V電源接通，供外接負載使用。
