電源轉換器又稱交流轉換器，是變壓器的一種．由于世界各國及地區的電力環境不同，民用電壓也存在差異，各國電器的電壓適用范圍也不同．常見的有220V 電壓和110V電壓兩種．下面給大家介紹一下“電源轉換器怎么接線 電源轉換器接線方法”

1、電源轉換器怎么接線

變壓器220變12v接線法，接線圖如下所示。其中四個二極管組成一個整流橋，整流橋，負責把交流電變成直流電，原理就是利用了二極管的單向導電性，照著原理圖就能連上，但是大家要注意二極管的正負極。

（圖片來源于互聯網）

2、電源轉換器接線方法

輸出端就接0、12V兩根線，不過那是交流電，還需要經過整流、濾波才能分出正負極與放大器上的正負電源相接。一般交流12V經整流濾波后的電壓至少在15V左右，要注意放大器要求的電壓是多大，高1-2V沒問題的，過高就會將功放燒的

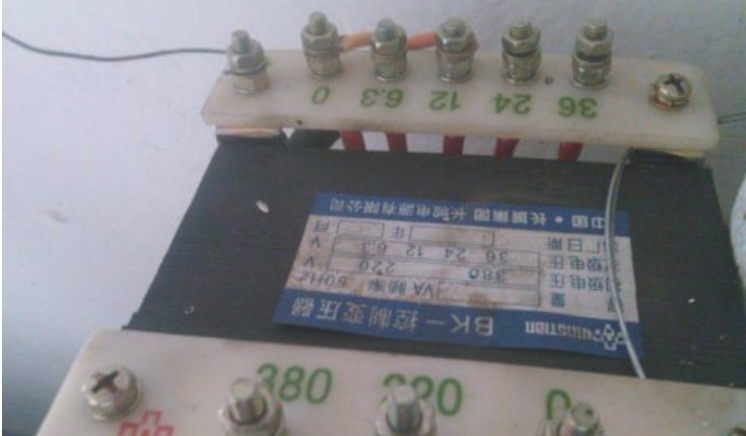

用萬用表測量2根線的阻值，高阻值的2根線接220V，低阻值的接12V。另外大多數此類變壓器，電源側就一組端子，低壓側有36V24V12V幾組出線。可以接電源后，低壓側用萬用表測量指示電壓為12V接線端子接線即可。

（圖片來源于互聯網）
