1.   二極管電容

如果你只做低頻領域，那可以不管二極管電容。但那幾乎是不可能的，隨著現在電子電路和MCU芯片的主頻越來越高，總會碰上中頻和高頻情況的。

任何的電子器件都是對頻率敏感的。

當你電路的工作頻率高到一定程度以后，即使是最基本的電阻也是靠不住的，也會隨頻率發生一些性能上的變化。那些你平時不用考慮的：電源、開關、甚至導線，在高頻下都會發生性能變化，統統都要在設計時予以考慮。影響元器件高頻性能的主要原因，是元器件上固有的寄生電容和電感（任何器件都不可能是完美的，有的器件以寄生電容影響為主，有的器件以寄生電感影響為主，還有的兩種都要考慮）。由于這些寄生電容和電感非常微小，在中低頻時可以忽略不計，但在高頻時就會顯現出影響。

對于二極管來說，寄生電容的影響比較大，所以要稍微了解一下。在二級管中，存在兩種電容效應，分別是：勢壘電容（transition capacitance）和擴散電容（diffusion capacitance）。

（1） 勢壘電容

在二極管PN結的耗盡區，一邊是正電荷，一邊是負電荷，而耗盡區內沒有載流子，可視為一種絕緣體，如此就構成了一個基本的電容結構，這個電容就稱為勢壘電容CT。這個電容的值不是很大，一般為幾個皮法級，且會隨著反偏電壓的增大略微減小。

（2） 擴散電容

當二極管正偏電壓較小時，耗盡區兩邊的載流子會由于電源的壓迫而注入耗盡區。在二級管還沒導通時，從外部看上去就像是PN結的兩邊被注入了載流子，但其間卻沒有電流通過，這個過程就好像是給一個虛擬的電容充電一樣，這個等效電容就稱為擴散電容CD。擴散電容只有在正偏時才有，反偏時沒有。

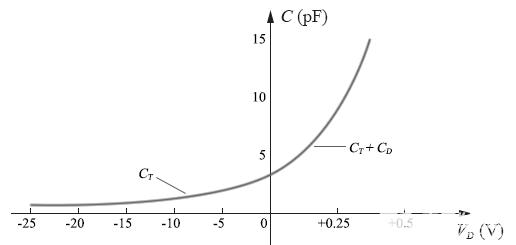

同前面的PN結原理一樣，我們也不一定要去深究這兩種電容的產生機理，只要知道其外部表現就可以了，其電容隨外部偏置電壓變化的曲線見下圖所示：

圖 1-5.01
