首先，MOSFET為ON時，與變壓器為反向極性，電流經過變壓器初級繞組，蓄積電能。此時，二極管為OFF。其次，MOSFET為OFF時，蓄積的電能透過二極管，從變壓器的次級繞組向外輸出，之后再經由整流、平滑，產生DC電壓。

約略說明一下反激式轉換器的工作。電路使用PWM控制的反激式轉換器，連續模式工作。

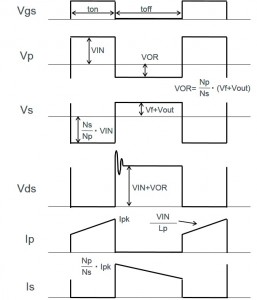

其工作和各部的電壓、電流波形如下所示。

MOSFET為ON時，電流經過變壓器初級繞組，蓄積電能。此時，二極管為OFF。

MOSFET為OFF時，蓄積的電能通過二極管，從變壓器的次級繞組向外輸出。

緩沖電路

反激方式中，由于變壓器鐵芯間有間距，會造成磁漏現象，產生漏電感。開關電流同樣會流過此漏電感并蓄積電能，但因未與其他線圈結合，因此不會移轉功率并產生浪涌電壓電壓，施加在MOSFET的漏極-源極之間。上述的Vds的波形中也現該狀況。產生的浪涌電壓超過MOSFET耐壓值時，可能會造成MOSFET遭到破壞。為了防止MOSFET遭到破壞而設定緩沖電路，以抑制浪涌電壓。位于上述電路圖一次側，由電阻、二極管、電容器組成的電路就是緩沖電路。請記住，緩沖電路是大多數反激式轉換器中，基本且必要的電路。
